HCS 1/10/100

HCS 1/10/100

Systém HCS umožňuje charakterizaci následujících transportních vlastností polovodičů, konkrétně mobilita, odpor, koncentrace nosičů náboje a Seebeckův koeficient. Integrovaný stolní setup nabízí doplňující produkty od základního, manuálně ovládaného stolku pro Hallovu charakterizaci po automatizovaný vysokoteplotní stolek nebo inovativní Halbachovu konfiguraci pro charakterizaci nejnáročnějších vzorků.

Systémy můžou být vybaveny různými držáky vzorků pro různé geometrie a teplotní požadavky. K dispozici je rozšíření o nízkoteplotní modul (s chlazením kapalným dusíkem) nebo vysokoteplotní verze s měřením do 800 °C.

Možnosti měření:

  • Charge Carrier Concentration (Sheet [1/cm²]/Bulk [1/cm³])
  • Hall-Constant [cm³/C]
  • Hall-Mobility [cm²/Vs]
  • Sheet resistance [Ω]
  • Resistivity [Ωcm]
  • Conductivity [S/cm]
  • Alpha (horizontal/vertical ration of resistance)
  • Megneto resistance
  • Seebeck Coefficient [μV/K]

Vlastnosti systému:

  • Plynotěsná měřící komora umožňující měření pod definovanou atmosféru nebo ve vakuu
  • magnety 120mm průměru pro vysokou homeginu pole a maximální přesnost stejně jako možnost měření velkých vzorků
  • modulární a vylepšitelný design systému
  • Vysokoteplotní verze do 800°C
  • Lock-in zesilovač pro měření s nízkým šumem
  • Konektor pro použití externí elektroniky
  • Integrovaný softwarový balíček pro snadné ovládání
  • Možnost měření Seebeckova koeficientu pro aplikaci teplotních gradientů do 20K

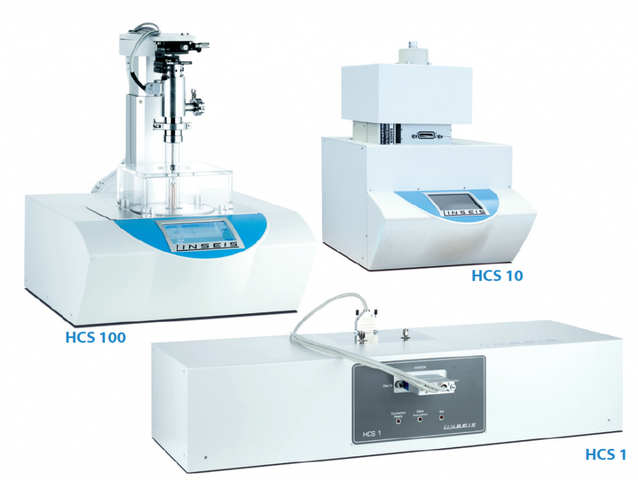

Varianty přístroje

HCS 1 - permanentní magnet

Vzorkový stolek HCS 1 je vybaven dvěma neodymovými magnetickými okruhy na pohyblivých "sáňkách" které je volitelně možné automatizovat. Systém je možné vybavit rozšířením pro měření při nízké nebo vysoké teplotě.

HCS 10 - elektromagnet

HCS 10 je vybavený vodou chlazeným elektromagnetem kombinovaným s programovatelným zdrojem a přepínačem proudu. Je možné dosáhnout síly magnetického pole až ±1 T.

HCS 100 - Halbachova konfigurace

HCS 100 používá magnet v Halbachově konfiguraci (permanentní magnet ve tvaru věnečku - donut configuration) pro aplikaci DC nebo AC magnetického pole.

Další informace najdete na stránkách výrobce nebo v informačním prospektu níže.
