Digitální holografický mikroskop firmy Lyncée Tec

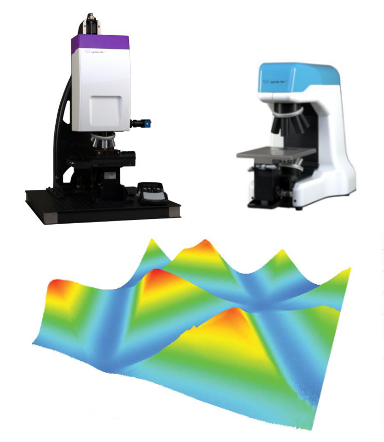

Digitální holografický mikroskop DHM 1000  je schopen zaznamenávat hologramy (pomocí CCD kamery) vytvořené skládáním koherentního (laserového) referenčního svazku a svazku odraženého (prošlého) od vzorku. Tento předmětový svazek  nese informaci nejen o intenzitě světla, ale i o jeho fázi, která vypovídá o trojrozměrné struktuře vzorku. Vzniklý hologram tak lze využít pro 3D zobrazení povrchu. Velkým problém je ale rychlé získání správného hologramu a následné rychlé získaní informací ze zaznamenaných hologramů. Švýcarská firma Lyncée Tec pracuje na vývoji tohoto mikroskopu již od roku 1994 a povedlo se ji optimalizovat celý tento proces. Pro získání informací o vzorku je tak potřeba pouze jediný hologram, přitom doba potřebná  pro získání jednoho hologramu byla zkrácena až na 1 mikrosekundu. Mikroskop tak lze využít pro sledování velmi rychlých dějů, standardně je mikroskop vybaven kamerou se snímkovací frekvencí 15 snímků/hologramů za sekundu, mikroskop ale lze také vybavit rychlejšími CCD kamerami, které umožňují snímat 100, případně až 10 000 snímků za sekundu. Při standardní frekvenci 15 sn/s jsou hologramy okamžitě převáděny na intenzitní složku (černobílá obdoba obrazu z optického mikroskopu) a  fázovou složku, ze které lze získat 3D zobrazení povrchu. Díky tomu lze sledovat prostorové zobrazení povrchu opravdu v reálném čase. V případě rychlejších kamer jsou vzhledem k objemu dat zaznamenané hologramy vyhodnoceny po skončení experimentu (možnost vytvoření videa, analýzy jednotlivých obrázků atd). Díky nízké intenzitě použitého laseru (vlnová délka > 600 nm) je  mikroskop vhodný pro sledování biologických vzorků. Mezi další přednosti mikroskopu DHM 1000 patří velmi jednoduchá obsluha, měření lze v podstatě zahájit 15 minut pro přivezení do laboratoře, možnost práce bez antivibračního stolu, minimální provozní náklady (pro provoz není potřeba žádný spotřební materiál). Mikroskop byl uveden na trh v roce 2005 a od té doby bylo publikováno více než 80 článků v zahraničních odborných časopisech.



Mikroskop je vyráběn ve dvou modifikacích:
Reflexní – pro neprůhledné vzorky, určeno především pro materiálový výzkum
Transmisní – určeno především pro biologické vzorky, mikročočky, ....

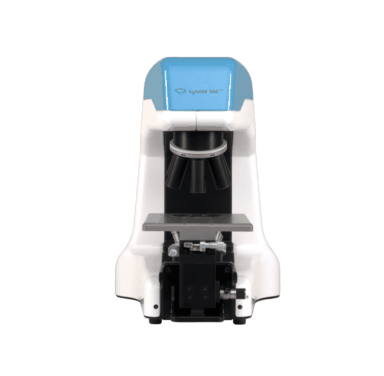

Trasnmisní DHM mikroskop T 1000 a biologické aplikace - na obrázku je mikroskop DHM T1000 v  transmisním  uspořádání.



Typické biologické aplikace

  • Buněčná biologie
  • Biočipy
  • Biosenzory

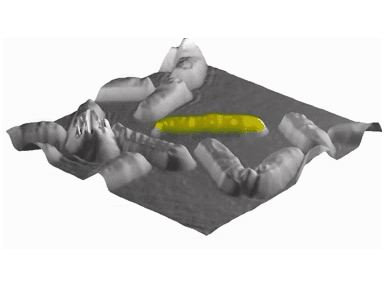

Ukázka výsledků - mobilita a růst buněk kvasnic

Díky nízké intenzitě použitého laseru (vlnová délka > 600 nm) je digitální holografický mikroskop vhodný i pro sledování biologických vzorků.Digitální holografický mikroskop T1000 tak lze například použít ke kvantitativnímu sledování buněčné  morfologie s vysokým rozlišením bez nutnosti značení (label-free). Výhodou přístroje je široké spektrum časových experimentů od velmi rychlých (kamera může snímat až 110 snímků za vteřinu) až po velmi pomalé děje trvající desítky hodin (díky vysoké stabilitě přístroje). Apliakční list o 3D pozorování živých biologických objektů je zde, aplikační list zaměřený na měření tvaru a strukury buněk si můžete stáhnout zde.

Informaci o topografii/morfologii buněk lze navíc kombinovat s fluorescenčním signálem, na obrázku je mikroskop DHM T1000 vybavený příslušentvím pro měření fluorescence (1 měřící kanál),  níže je ukázka záznamu z takového měření:

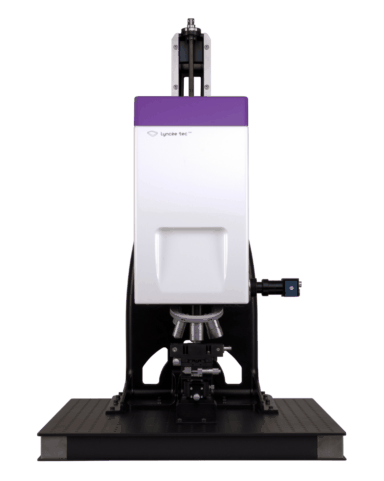

Mikroskop DHM R1000 v reflexním uspořádání.
Reflexní DHM mikroskop se vyrábí ve třech variatách - R1000 (1 laser), R2100 (2 lasery) a R2200 (3 lasery,  mezi hlavní aplikační oblasti patří:

  • MEMS/MOEMS
  • Mikrooptika
  • Polovodiče
  • Nanotechnologie


Zde jsou zajímavé ukázky obrázků pořízených mikroskopem DHM 1000, celou galerii obrázků si lze prohlédnout na stránkách firmy Lyncée tec.

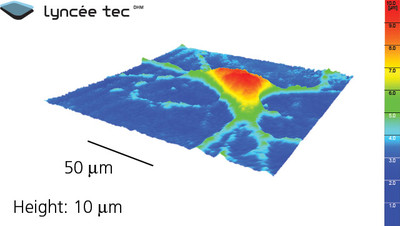

1) Živý neouron - mikroskop lze použít pro dlouhodobé pozorování změny morfologie neuoronů vlivem stimulace atd.

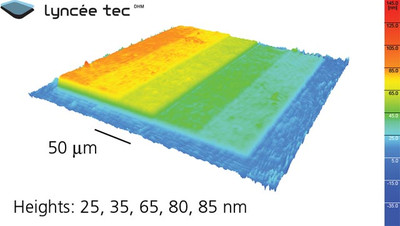

2) Nanometrové "schody" na Si waferu

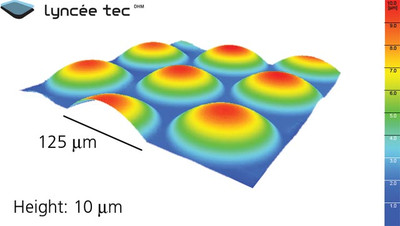

3) Mikročočky vytvořené na Si waferu

Aplikační listy ZDE
