Analýza tenkých vrstev

Fyzikální vlastnosti tenkých vrstev jsou stále důležitější v různých odvětvích, jako například optické disky, termoelektrické materiály, LED diody, paměti se změnou fáze, ploché obrazovky a polovodičový průmysl. Ve všech těchto odvětvích se na substrát nanáší tenká vrstva, aby plnila určitou funkci. Vzhledem k tomu, že fyzikální vlastnosti těchto vrstev se liší od bulkových materiálů, jsou tato data potřebná pro mnoho různých aplikací.

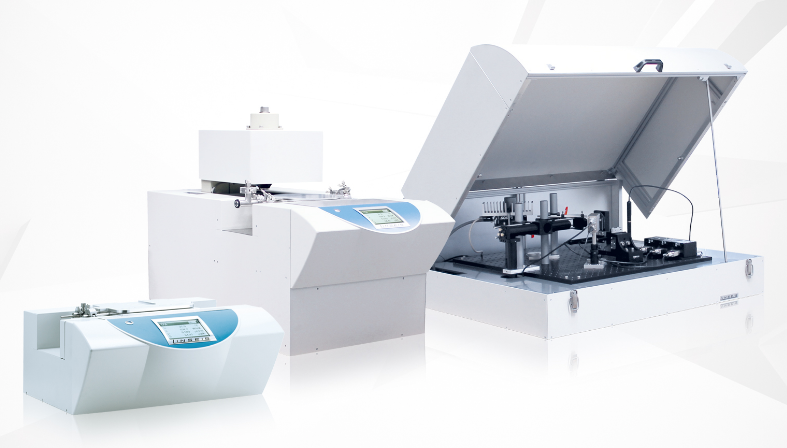

"Thin-Film-Laserflash", založený na technice Laser Flash, nyní nabízí velký rozsah možností analýzy termofyzikálních vlastností tenkých vrstev od tloušťky 80 nm do 20 um.

1. Vysokorychlostní laserflash metoda (Zadní ohřev přední detekce - RF):

Vzhledem k tomu, že se termální vlastnosti tenkých vrstev výrazně liší od vlastnostní korespondujících bulkových materiálů je třeba speciální technika - High speed Laserflash Method.

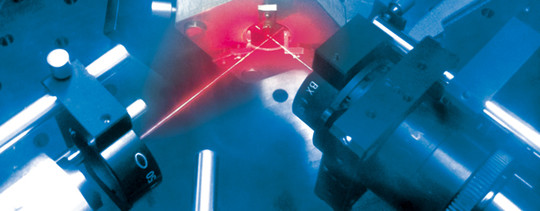

Měřící geometrie je stejná jako u klasické techniky Laserflash: detektor a laser jsou na opačných stranách vzorku. Protože IR detektory jsou pro tenké vrstvy příliš pomalé, detekce je prováděna pomocí metody termoreflektance - jakmile se materiál zahřeje, může být změna v reflektanci povrchu použita pro odvození termálních vlastností. Reflektivita se měří v závislosti na čase a může být použit model s koeficienty, které korespondují termálním vlastnostem.

2. Metoda time domain termoreflektance (Přední ohře přední detkece - FF):

Technika time domain termoreflektance pro určení termálních vlastností (tepelná vodivost, termální difusivita) tenkých vrstev a filmů. Měřící geometrie je přední ohřev přední detekce (FF), protože detektor a laser jsou na stejné straně vzorku. Tato metoda se používá na tenké vrstvy nebo netransparentní substráty, pro které není vhodná metoda RF.

3. Kombinovaná Vysokorychlostní laserflash (RF) a time domain termoreflektance (FF)

Obě metody mohou být samozřejmě implementovány v jednom systému. Získáte tak výhody obou.

Specifikace:

 Rozsah teplot: Laboratorní teplota NEBO Laboratorní teplota až 500°C NEBO -100 až 500°C (všechny pícky jsou vyměnitelné uživatelem)

Pump-laser: Nd:YAG Laser

Maximální impulsní proud: 90mJ/Impuls (kontrolován softwarově)

Šířka pulsu: 8 ns

Laser v sondě: HeNe Laser - 632 nm, 2 mW

Přední termoreflexe: Si-PIN-Fotodioda, aktivní průměr 0,8mm, pásmo DC 400 MHz, doba náběhu 1 ns

Zadní termoreflexe: Kvadrantová dioda, aktivní průměr 1,1 mm, pásmo DC 100 MHz, doba náběhu 3,5 ns

Měřící rozsah: 0,01 mm2/s až 1000 mm2/s

Vzorky: kulaté, 10 až 20 mm průměr, tloušťka 80 nm až 20 um, až 6 vzorků

Atmosféra: inertní, oxidační, redukční

Vakuum: až 10-4 mbar

Elektronika: Integrovaná

Interface: USB

Aplikace:

Materiály: polovodiče, keramika/sklo, kovy/slitiny, anorganické látky.

Odvětví: Keramika, stavební materiály, sklo, automobilový a letecký průmysl, energetika, výzkum a vývoj, kovy, slitiny, elektronika.

Příklad aplikace: SiO2

Porovnání měřených a počítaných křivek:

Mo tenká vrstva na SiO2. Křivky teplota-čas vzorků o různé tloušťce.

,

Křivky teplota-čas vzorků ZnO o různé tloušťce

Naměřená tepelná vodivost termální kontaktní odpor tenkých filmů ZnO
