SEM - XRF

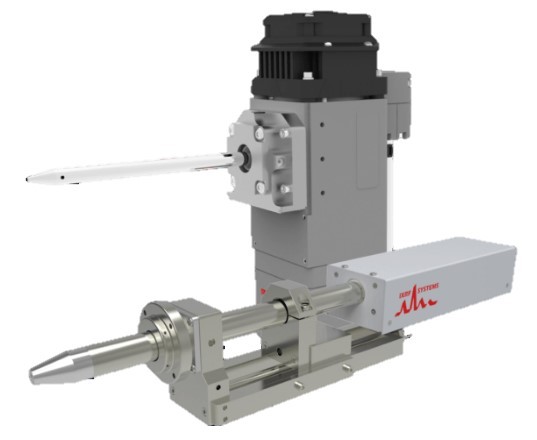

IXRF Systems nabízí svou unikátní microXRF techniku také pro integraci do SEM mikroskopů nebo obdobných systémů s vakuovou komorou.

Přidáním polykapilární rentgenky pro buzení rentgenového záření a softwaru Iridium Ultra získáte systém, který výrazně rozšíří analytické možnosti Vašeho SEM mikroskopu:

• Výrazně lepší citlivost u středně těžkých kovů na úrovni desítek až stovek ppm - 10x až 1000X vyšší citlivost než u EDS sondy (rozsah prvků Na až U)
• Možnost měření nevodivých vzorků bez zvláštní přípravy
• Rentgenové záření proniká do hloubek desítek mikrometrů - analýza objemu materiálu, elektrony z klasického EDS pronikají jen povrchově
• Neruší se s normálním používáním SEM
• Mikroskop může dále používat EDS sondu a obě metody se tak mohou doplňovat
• Pokročilý software Iridium Ultra vyvinutý díky dlouholetým zkušenostem výrobce

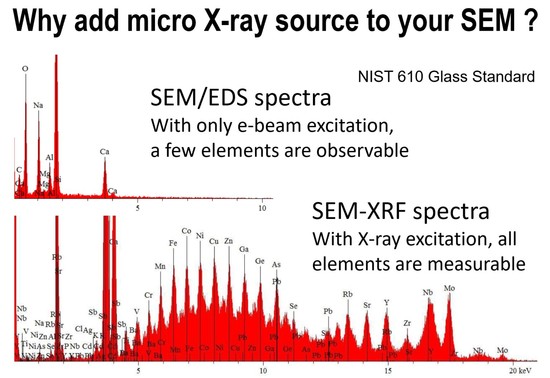

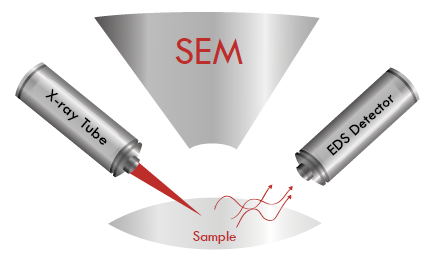

Srovnání SEM-EDS A SEM-XRF analýzy

Další informace najdete na stránkách výrobce nebo v informačním prospektu níže.

Příklady aplikací

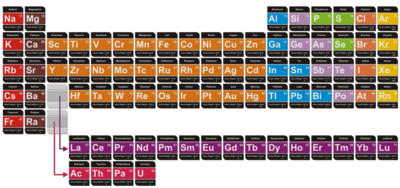

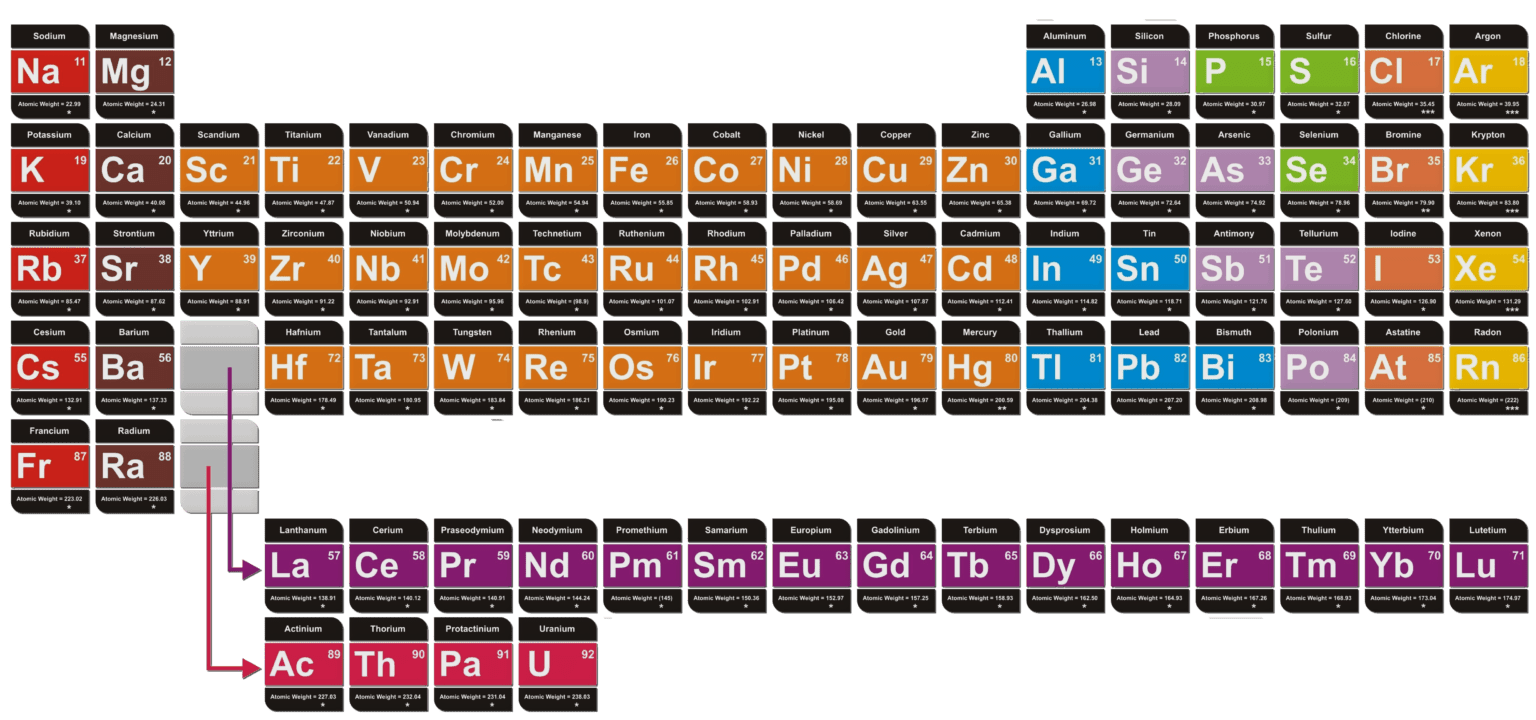

Periodická tabulka

• Kvantitativní stanovení prvků od sodíku (Na) po Uran (U)
• Ve všech typech vzorků: pevné látky, prášky, částice a tenké vzorky
• Od nízkých PPM po 100 % (hmotnostních)
• Hyperspektrální mikroskopické zobrazování, kde je v každém pixelu zaznamenáno kompletní spektrum
• Mapování, čárové skeny, vicebodová a jednobodová kvantitativní analýza

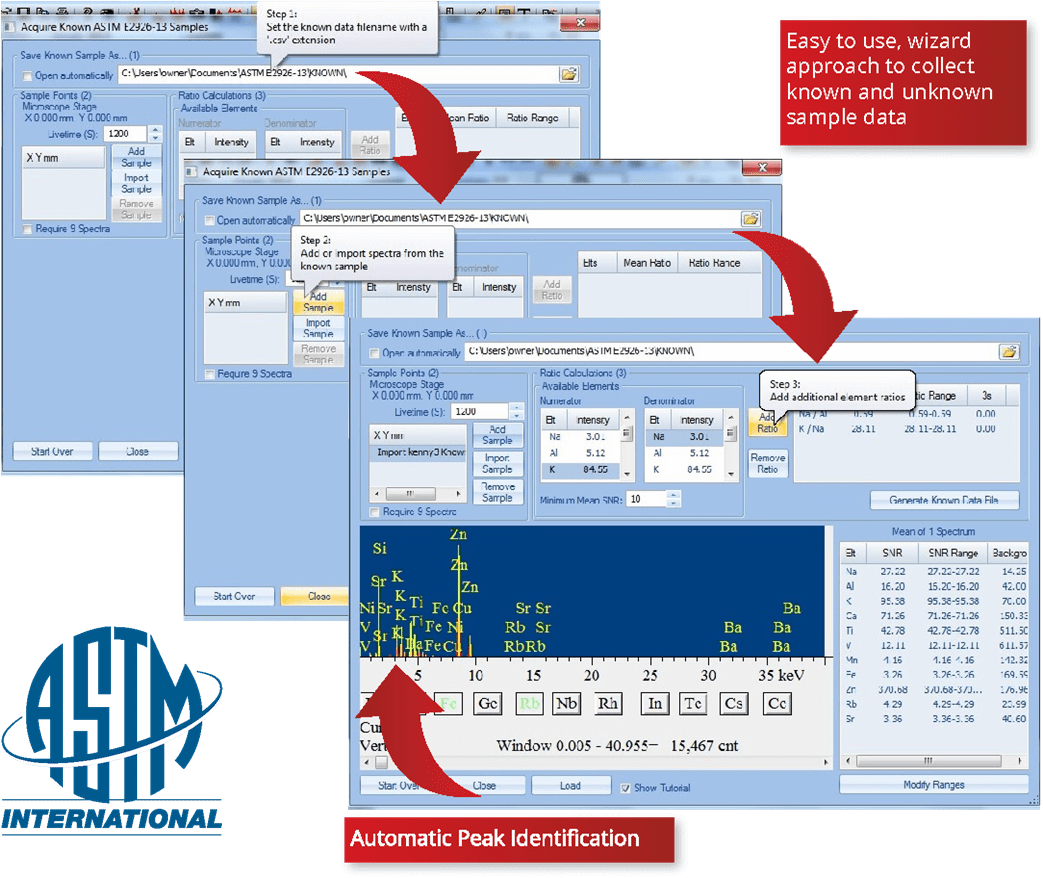

Forenzní analýza skla

• Plně v souladu s ASTM E-2926-13
• Volitelná možnost automatizace pro analýzu forenzní analýzu skla

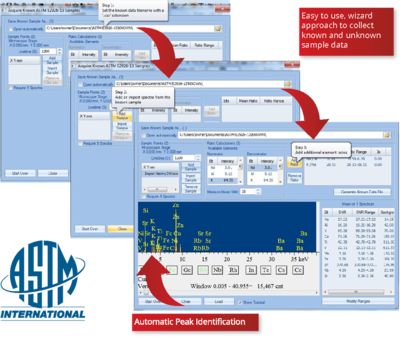

• Funke softwaru

  • Snadný "Wizard" přístup ke standardním kalibracím
  • Automatický výpočet obtížných poměrů a požadovaných statistik
  • Automaticky vytváří soubor Excel dle požadované struktury protokolu pro soudní případy.

Life science

• Hyperspektrální XRF mikroskopie
• Mezi možná použití patří anatomie, botanika a další.
• 100% nedestruktivní
• Narozdíl od SEM není třeba povlak nebo příprava vzorku
• Techniku je možné použít také na nevodivé vzorky
• Automaticky provede kvantitativní analýzu pro každý pixel

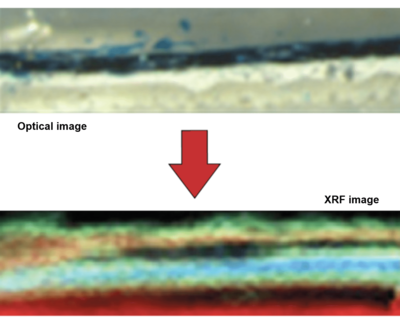

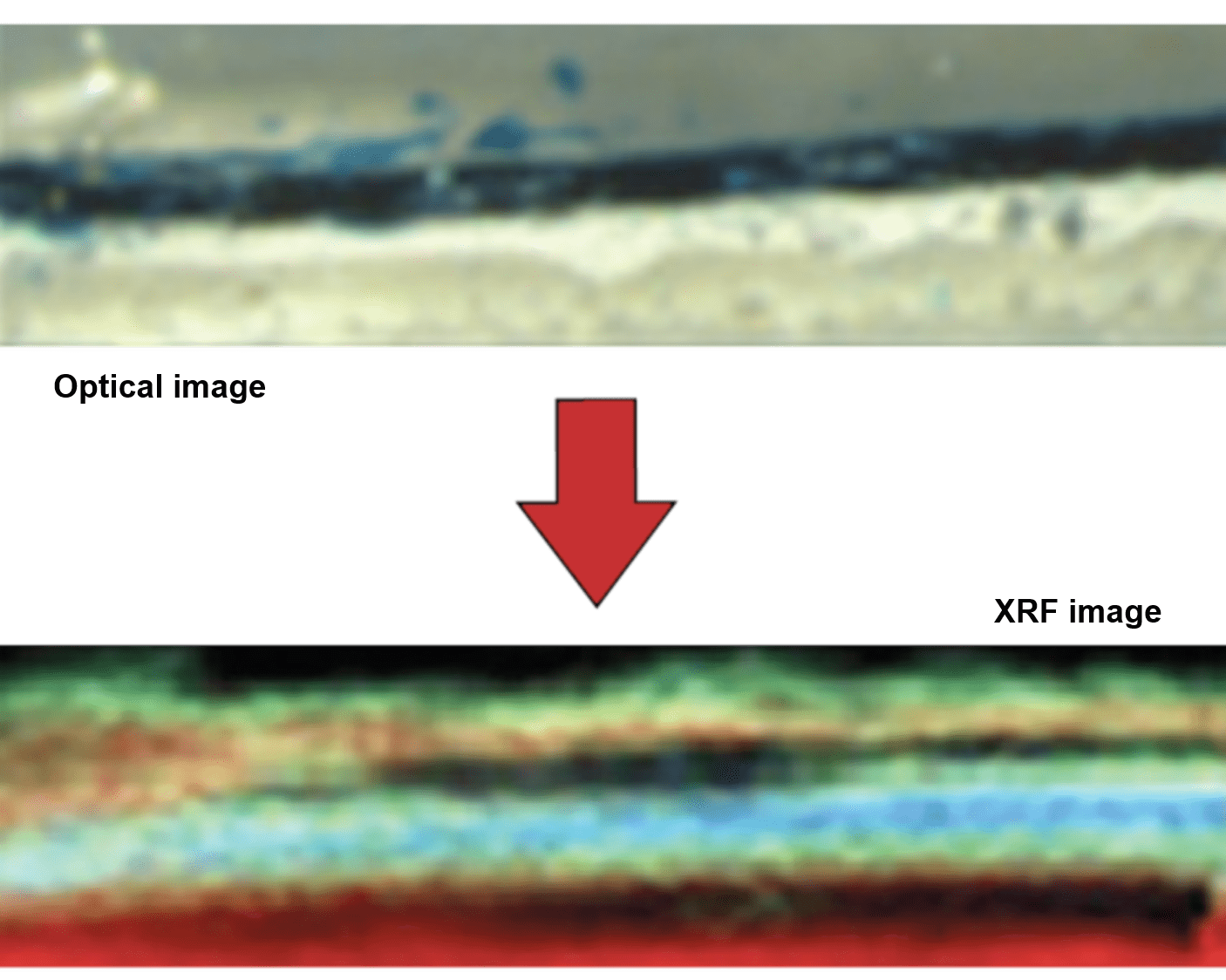

Forenzní analýza úlomků barvy

• Velmi výkonný forenzní nástroj schopný analýzy z jednoho nebo více bodů
• Hyperspektrální XRF mikroskopické kvantitativní zobrazování prvků

  • Pro identifikaci rozložení prvků ve vzorku
  • Analýza úlomků barvy a vrstev barvy je běžná forenzní aplikace
• Rozlišení i velmi podobných vzorků podle různých složek barvy

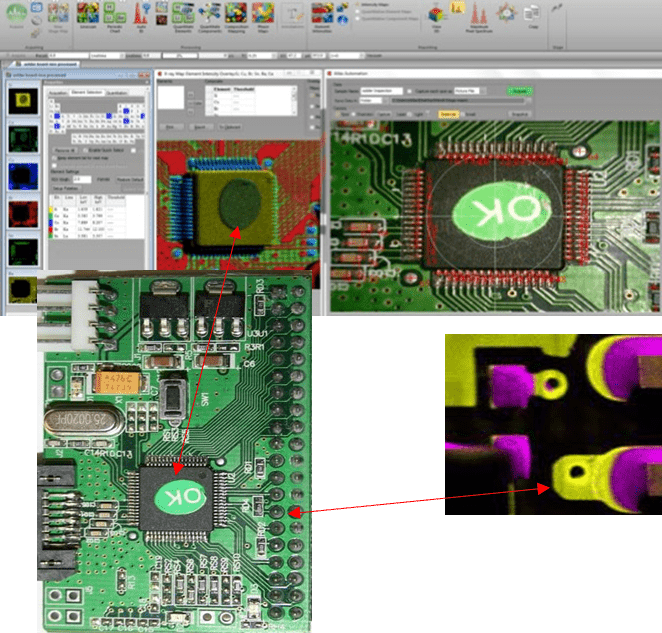

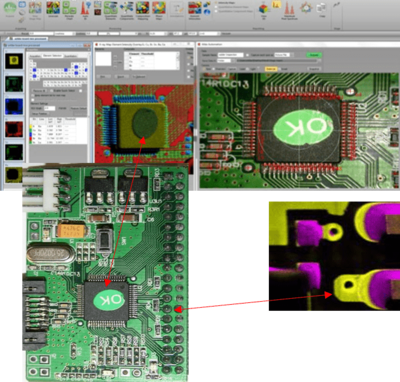

Inspekce plošných spojů

• Rychlé rentgenové mapování elektroniky pro inspekci
• Kompletní rentgenové spektrum každého pixelu na mapě
• Měření tenkých zlatých a paladiových povlaků na PCB
• Měření tloušťky povlaků Cu, Ni atd.
• Měření složení pájky
• V souladu s RoHS / WEEE

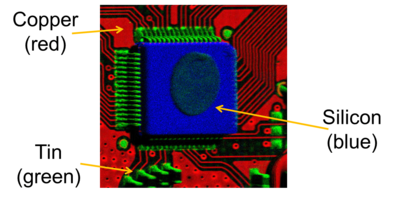

Zobrazování olověných rámečků

• Měření na velmi malých plochých komponentách a strukturách jako jsou vodivé cesty, kontakty nebo olověné rámečky
• Měření typických vícesložkových povlakových systémů např. AuAg/Pd/Ni/CuFe nebo Au/Pd/Ni/CuFe v rozsahu nanometrů.
• Stanovení obsahu fosforu v NiP povlacích
• Měření funkčních povlaků v elektronickém a polovodičovém průmyslu
• Stanovení komplexních více povlakových systémů

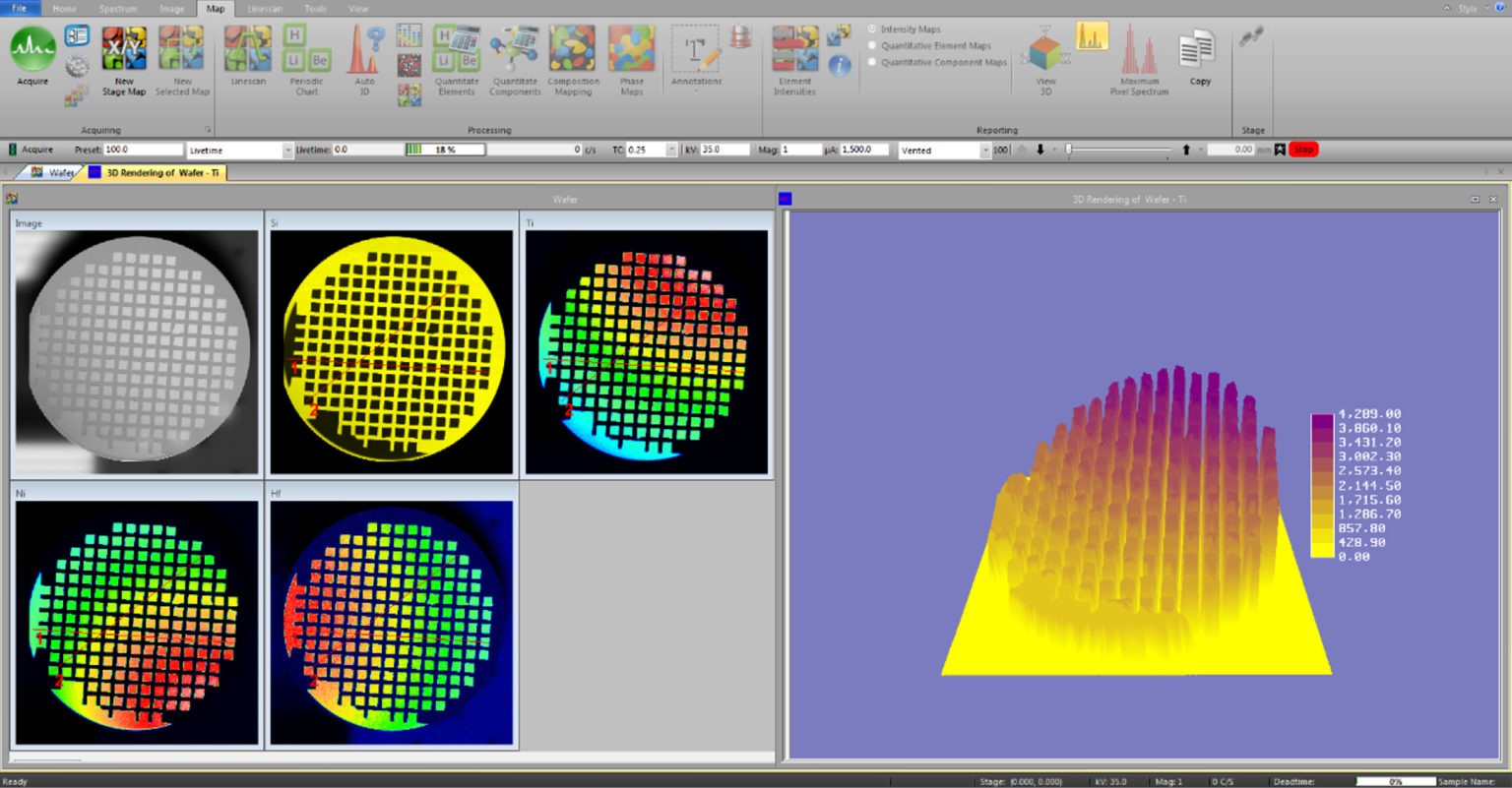

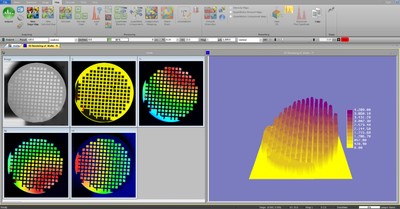

Metrologie waferů

• Měření Sn/Ag prohlubní/sloupců
• Lehké prvky
• Složení sloupců kovových vrstev jako je CIGS
• Cu CMP ovládání na BEOL
• Více-sloupcové struktury
• Naprašovací terče
• Povlaky pro tepelnou izolaci
• Kontrola tloušťky a složení

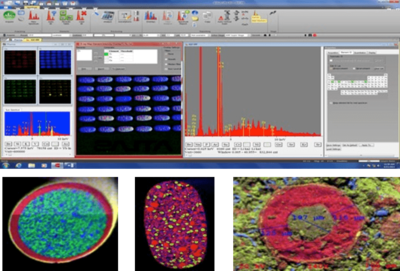

Léčiva

• Stopové XRF-spektrometrické mapování na 5 mikronech
• Stopová analýza kovových nečistot a inkluzí
• Nedestruktivní prvková analýza
• Quality control / quality assurance
• Analýza částic
• Analýza distribuce a/nebo fází

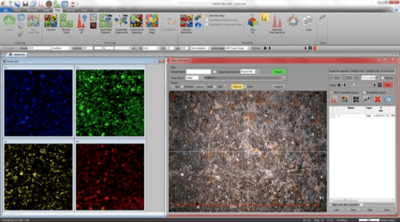

Půdy a vrtná jádra

• Rychlé fázové mapy pomocí Principal Components Analysis (PCA)
• Během minut automatické rychlé mapování vzorků pro hledání stopových množství nebezpečných prvků
• Žádná příprava vzorků
• Analýza v atmosféře, pod heliem nebo ve vakuu
• Identifikace minerálů
• Fázová rozhraní

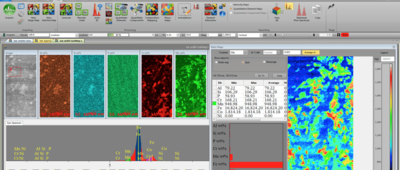

Kovy a slitiny

• Pokročilé kontinuálně odlévané vysokopevnostní nízkolegované oceli často podléhají prvkové separaci podél středové linie sochoru nebo desky během odlévání a chlazení
• Pomocí mapování, microbodové energiově disperzní rentgenové fluorescenční (microEDXRF) spektroskopie, je možné rychle skenovat oblasti středové linie a kvantitativně monitorovat prvkovou nehomogennost
• Zatímco mnoho klíčových prvkůch v kontinuálně odlévaných vysokopevnostních ocelích kosegreguje, obzvláště zajímavý je mangan (Mn), který je primární vytvrzovací složkou a je možné jej snadno měřit na vzduchu.
• Mezi další segregující prvky patři: Cr, Ni, Mo, S, P, Al a Si

Geologie

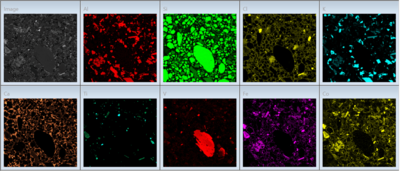

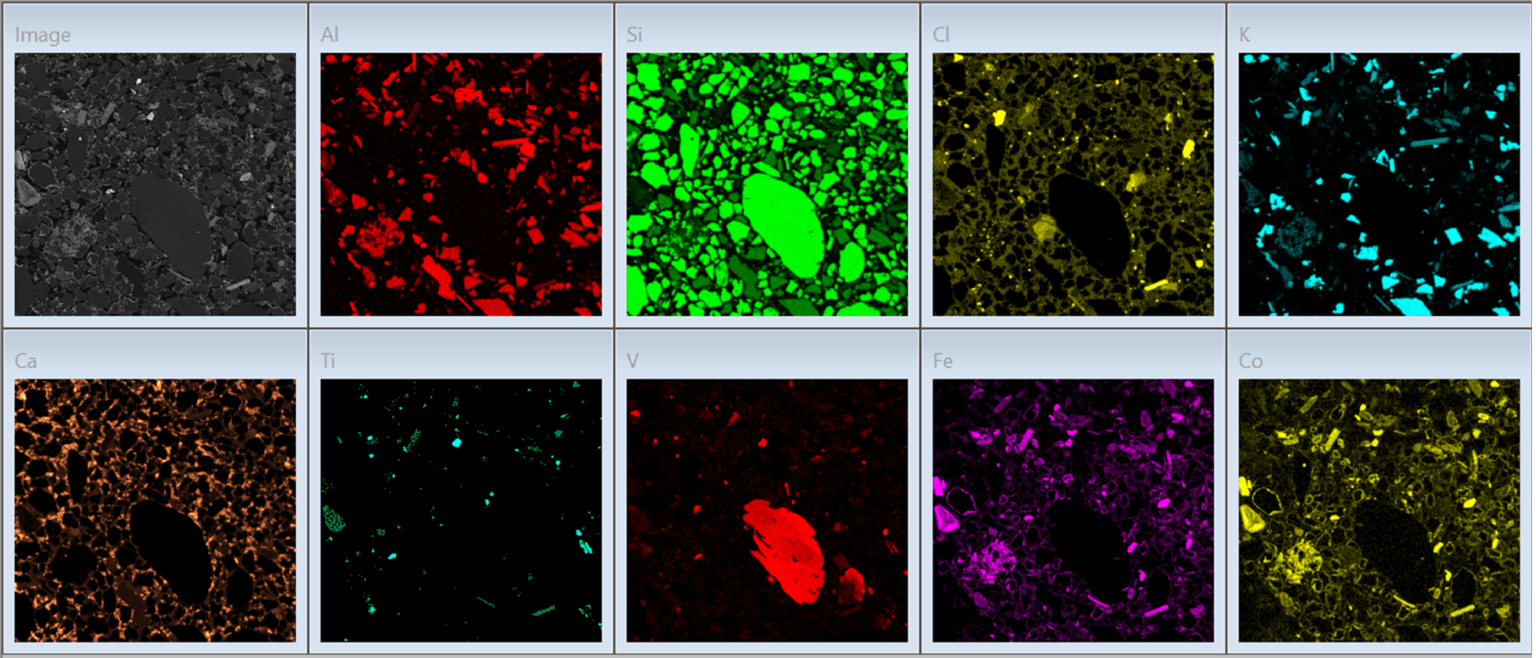

• microEDXRF z malého spotu rozšiřuje geologovy možnosti. Micro-XRF se ideálně hodi pro analýzu anorganických vzorků a nabízí výbornou citlivost pro analýzu stopových prvků a fází.
• Bodová analýza umožňuje rychlou identifikaci minerálních fází, dokonce i při analýze jednotlivých zrn rozdrceného kamene nebo mikroskopických rysů v řezu
• XRF hyperspektrální zobrazování nabízí detailní obrazy prvků, které zvýrazňují distribuci minerálních fází a ilustrují obecnou strukturu kamene

  • geologické tenké řezy
  • identifikace minerálů
  • fázová rozhraní
  • vulkanický materiál
  • jádra sedimentů
  • důlní průzkum
  • drahokamy
  • meteority
  • těžební zkušení jádra

Cement a agregáty

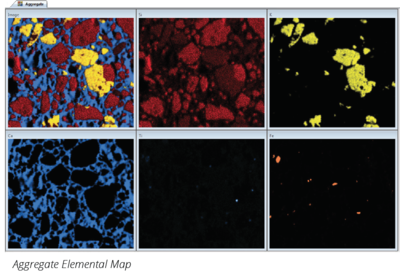

• Prvkové mapování betonu a cementů pomocí této metody nabízí analytikovi příležitost vizuálně a chemicky prozkoumat fyzický vzorek
• XRF je zavedená technika pro kontrolu kvality a shody výsledného cementového produktu
• Fázové mapování betonových jader nabízí kvantitativní data o distribuci agregátů

RoHS / WEEE

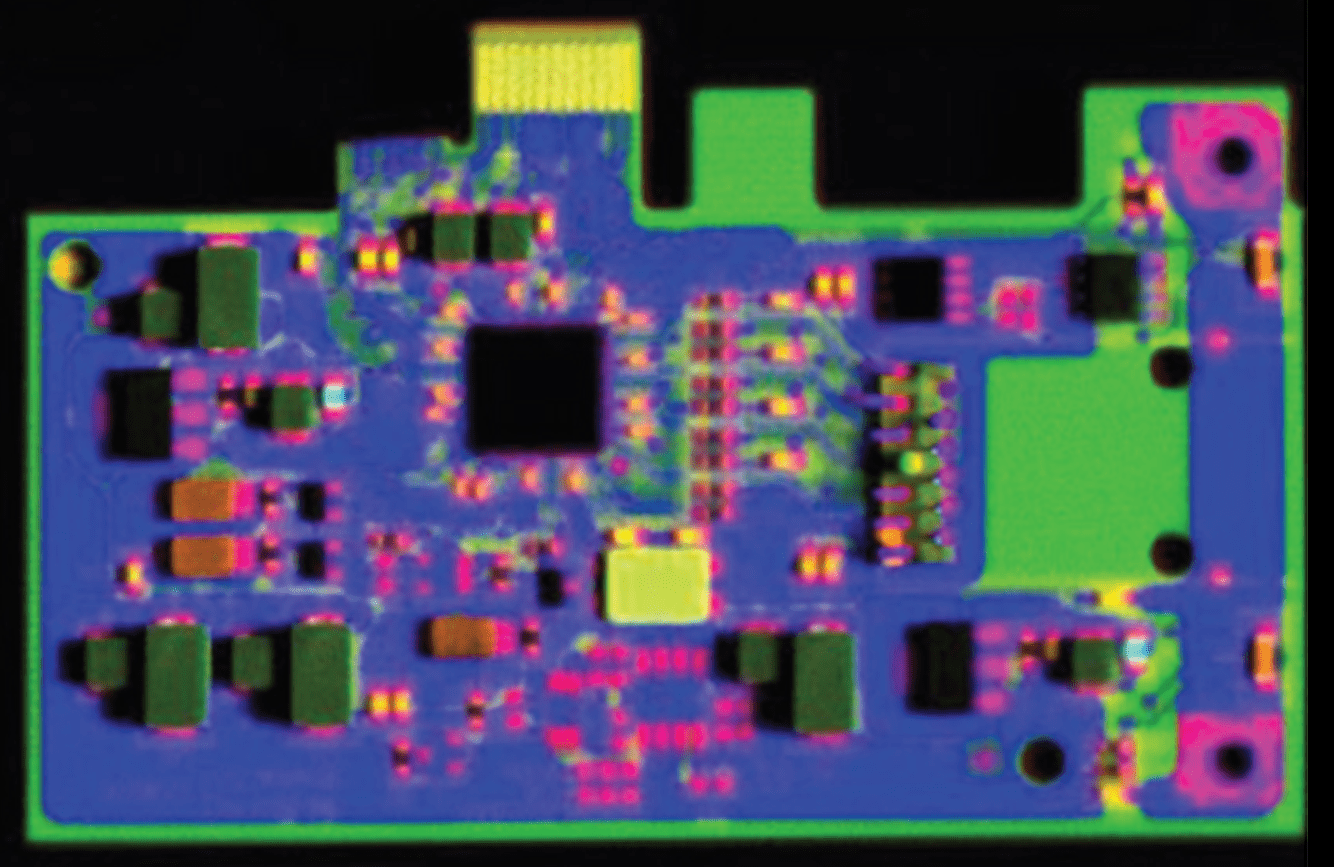

• S mapováním pomocí stolku (stage) je možné rychle mapovat velké vzorky za účelem identifikace zakázaných materiálů
• Není nezbytné dopředu vědět jaké prvky jsou přítomny před měřením mapy
• Prvky mohou být přidávány když spektrum roste a píky začínají být evidentní

Archeometrie

• Citlivé a cenné archeologické objekty mohou být pomocí Micro-XRF spektrometru snadno a spolehlivě analyzovány
• microEDXRF (µXRF) technika nabízí rychlou nedestruktivní analýzu objektů, zejména na malých vzorkových oblastech
• ATLAS X nabízí největší vakuovou komoru v oboru a umožňuje tak analýzu prvků s nízkým Z na velkých objektech

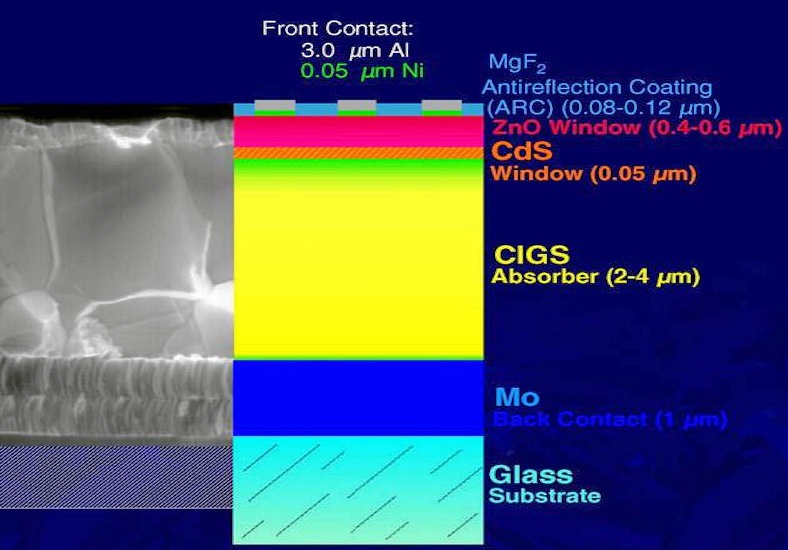

CIGS solární panely

• Analýza tenkých filmů fotovoltaických článků je běžně prováděna pomocí micro-XRF.
• Je možné skenovat struktury pod vakuem pro vynikající výsledky
• Pro in-line kontrolu během produkčního procesu stejně jako pro finální testování
• Takto stanovená tloušťka vrstev je ve velmi dobré shodě s výsledky WDXRF
