Mobilní 3D mikroskopy GelSight

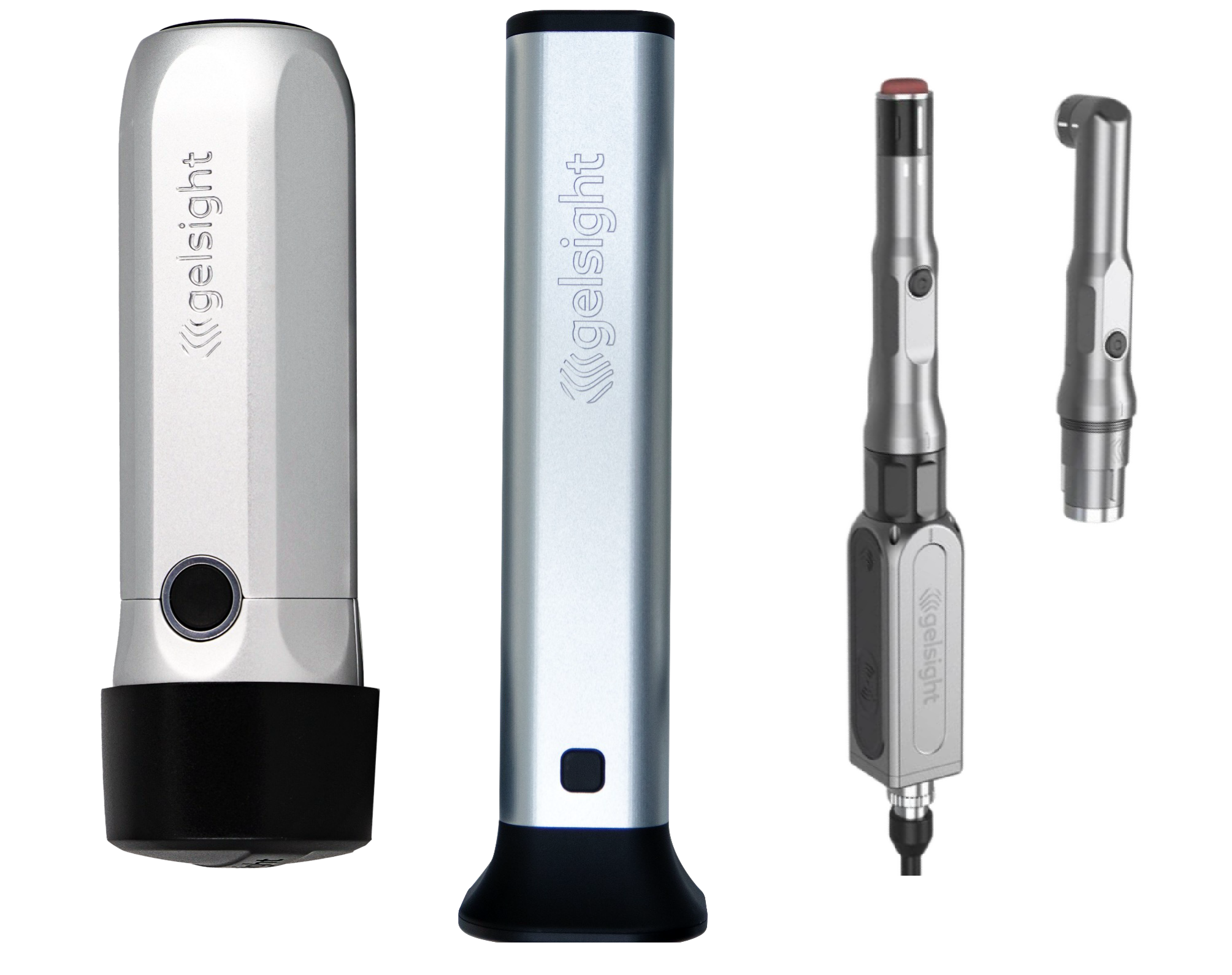

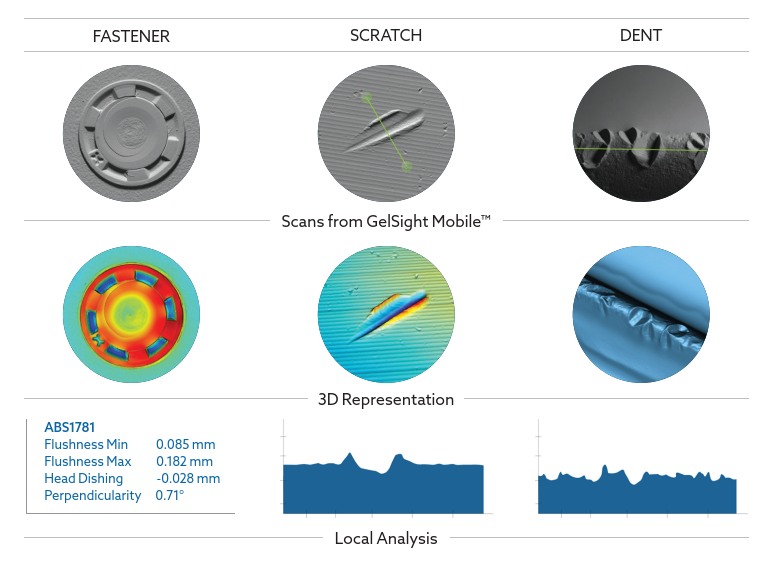

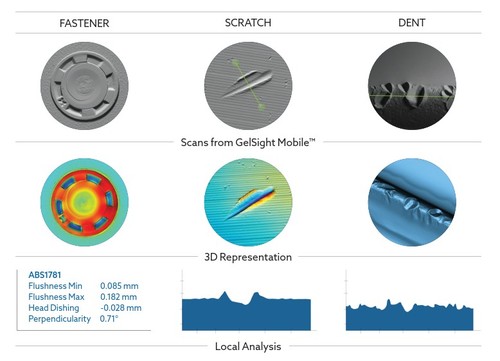

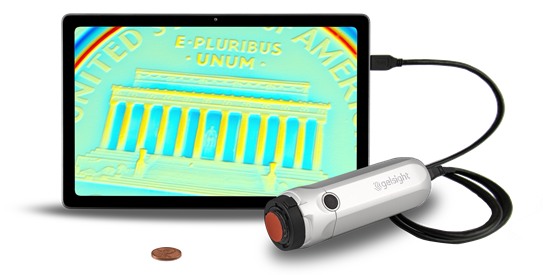

GelSight je rodina mobilních 3D mikroskopů založených na zcela novém a revolučním principu, který umožňuje velmi rychlé a přesné 3D zobrazení v terénu. Technologie založená na elastomerovém senzoru byla původně vyvinuta na MIT (Massachusetts Institute of Technology) jako senzor hmatové odezvy pro humanoidní roboty. Při měření se gelová podložka (elastomerový senzor) přitlačí ke vzorku a elastomer se přizpůsobí jeho povrchu. Vestavěná optická kamera pak uloží několik snímků otisku povrchu za postupného osvícení sadami diod (typicky za 0,1 sekundy). Data jsou následně odeslána do řídícího softwaru (obvykle na tabletu Microsoft Surface Pro), kde je v řádu sekund provedena rekonstrukce dat a je vytvořen 3D obraz povrchu. Software pak umožňuje provádět další analýzu povrchu (měření rozměrů na povrchu, měření výšky/hloubky, analýza hloubky škrábanců, detekce a analýza děr, měření drsnosti povrchu a další), vytvořit protokol z měření případně výsledky nasdílet v síti.

V naší firmě je k dipozici demo přístroj GelSIght Mobile Series 2, je možné se tak domluvit na ukázce mikroskopu přímo u Vás na Vašich vzorcích.

Velkou výhodou mikroskopu Gelsight jsou kompaktní rozměry - 5x15,5 cm a váha 400g (GelSight Mobile Series 2) a pevný přepravní kufr s veškerým nezbytným příslušenstvím (mikroskop, náhradní podložky, řídící tablet...). GelSight je tak vhodný pro použití jak v terénu tak v laboratoři. Přístroj dokáže během několika sekund zobrazit bez artefaktů a s mikronovým rozlišením 3D obraz povrchu zkoumaného objektu. Je možné analyzovat jakýkoliv pevný materiál (kov, sklo, plast, vlákna, kůže) s různými vlastnostmi povrchu (průhledné, neprůhledné, zrcadlové vzorky).

Mikroskopy GelSight používají společný software GelSight Mobile pro měření, zobrazení a zpracování dat, které zahrnuje měření rozměrů a hloubek/výšek na povrchu vzorku, detekci částic/jamek, měření drsnosti, možnost vytrénovat AI model na základě známých dat a další. Kromě tohoto softwaru je možné 3D data z měření otevřít také v softwaru Mountains, Matlab nebo Gwyddion, případně je možné exportovat STL soubor.

Mezi hlavní aplikační oblasti patří automobilový a letecký průmysl. Mikroskopy GelSight mají ale uplatnění také ve forenzní analýze (analýza patron a nábojů, dalších typů stop a jejich okamžité sdílení v síti pro komparativní analýzu s referenční databází) nebo při analýze padělků (analýza tablet, analýza povrchu tisku). Díky unikátní technologii přístroj nachází neustále nové aplikace jak v průmyslu tak ve výzkumu.

GelSight^® MobileSeries 2TM

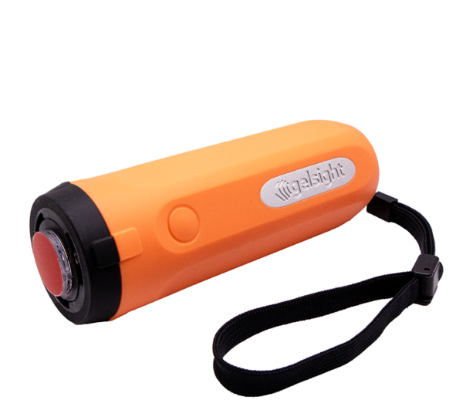

GelSight Mobile^TMSeries 2 jako druhá generace základního modelu nabízí možnosti povrchové analýzy pomocí gelové podložky. Tento model má ze všech nabízených modelů největší zorné pole (17 x 14,2 mm) a zároveň kompaktní rozměry (5 x 15,5 cm) při zachování vynikajících parametrů. Je nabízen také ve verzi Shock Protected Edition v odolném protiskluzovém silikonovém pouzdře v oranžové barvě s kufrem v oranžové barvě vhodným zejména při plánovaném použití v terénu nebo přímo ve výrobním procesu.

Specifikace

Rozměry: 5 x 15,5 cm
Váha: 400 g
Rozlišení XY: 3 µm
Rozlišení v ose Z : < 1 µm
Velikost snímané plochy: 17 x 14,2 mm
Doba záznamu: 100 ms
Rychlost načítání 3D dat: v rámci sekund
Rozhraní: USB-C konektor pro připojení tabletu, notebooku

GelSight^® Max

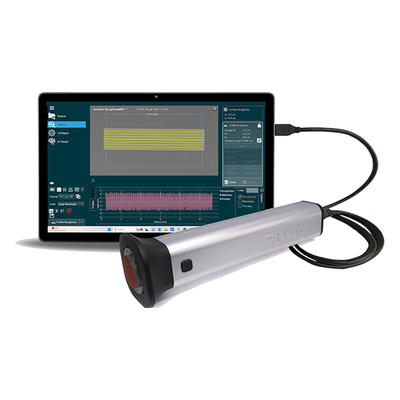

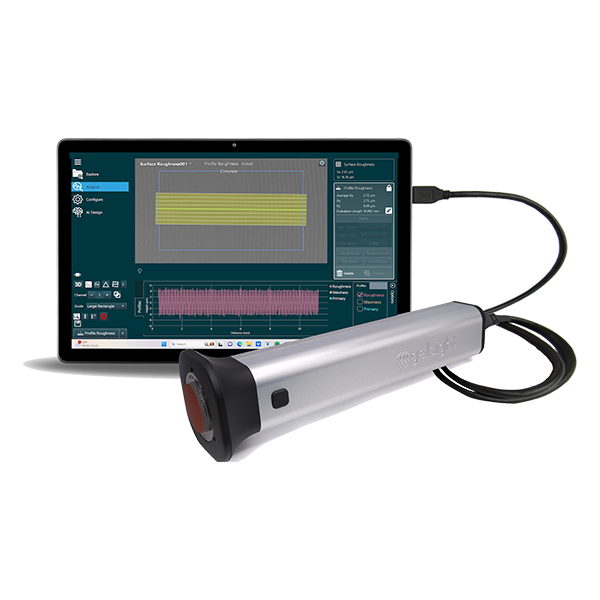

Hlavní výhodou modelu GelSight Max je vylepšené rozlišení v ose Z - 0,3 um Z. Díky vylepšenému rozlišení dokáže měřit drsnost (profile rougness, surface roughness) v rozsahu už od 0,2 um až do 20 um a je tak vhodný zejména pro uživatele, kteří budou primárně měřit drsnost nebo potřebují větší rozlišení v ose Z. Stejně jako ostatní mikroskopy GelSight umožňuje rychlé měření a kvantifikaci parametrů drsnosti povrchu, a to jak drsnosti měření z profilu (Ra, Rq, Rp, Rv, Rz, Rt, Rsk, a Rku) ko jsou Sa, Sq, Sp, Sv, Ssk, Sku, Sz, stejně jako a mnoho dalších. Další informace o přístroji naleznete v informačním prospektu a na stránkách výrobce.

Specifikace

Rozměry rukojeť: 4,5 x 24,5 cm
Rozměry špička: 6,7 x 6,7 cm
Váha: 727 g
Rozlišení XY: 3 µm
Rozlišení v ose Z : 0,3 µm
Velikost snímané plochy: 14,6 x 8,3 mm
Doba záznamu: 500 ms
Rychlost načítání 3D dat: v rámci sekund
Rozhraní: USB-C konektor pro připojení tabletu, notebooku

Další informace najdete na stránkách výrobce nebo v informačním prospektu.

GelSight^® ModulusTM

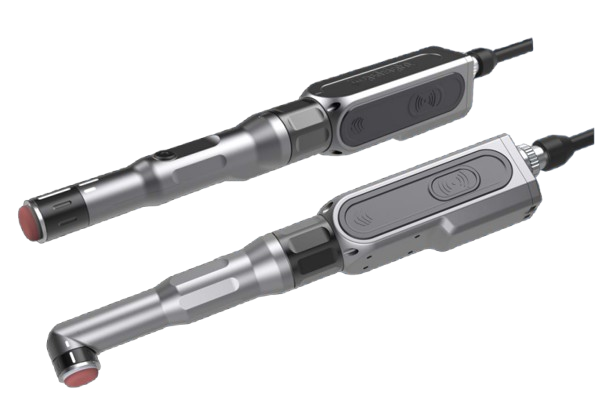

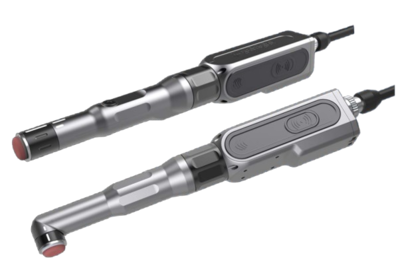

GelSight Modulus je nejnovějším přístrojem v řadě mikroskopů, který se specializuje na měření obtížně dostupných povrchů a to díky dvěma vyměnitelným nástavců - rovný nástavec s průměrem 16 mm a 90° nástavec s průměrem 25,4 mm. Tyto nástavce je možné na těle přístroje snadno vyměnit podle aktuální potřeby měření. GelSight Modulus se uplatní zejména tam, kde je třeba měřit obtížně dostupné povrchy, kam se větší modely GelSight nedostanou, např. vnitřní povrchy trubek.

Specifikace

Rozměry: 27,8 x 32,5 x 206,2 mm
Váha: 165 g (s rovným 16mm nástavcem)
Rozlišení XY: 3 µm
Rozlišení v ose Z : < 1 µm
Velikost snímané plochy: 6,6 x 5,5 mm
Doba záznamu: 100 ms
Rychlost načítání 3D dat: v rámci sekund
Rozhraní: USB-C konektor pro připojení tabletu, notebooku

Další informace najdete na stránkách výrobce nebo v informačním prospektu.

Aplikace

Zajímavý aplikační list - Nový aplikační list od firmy GelSight ukazuje, jak společnost Kalitta Air dokázala eliminací chybně identifikovaných poruch ušetřit díky přístroji GelSight Mobile čas a peníze (350 tis. USD pro koncového zákazníka). Aplikační list si stáhnete zde.

Nový článek o aplikaci přístroje GelSight firmou MTU Aero Engines:
https://aeroreport.de/en/innovation/with-gelsight-mtu-can-measure-even-the-tiniest-of-flaws

3D zobrazování rybích šupin pomocí přístroje GelSight:
https://www.digitalsurf.com/stories/imaging-fish-scale-topography-in-situ/

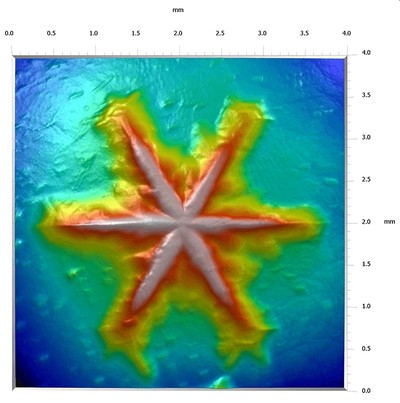

Citlivost mikroskopu Gelsight lze demonstrovat na nedestruktivním skenu sněhové vločky (vizualizace provedena v softwaru Mountains software).
