Confotec MR350

Confotec MR350

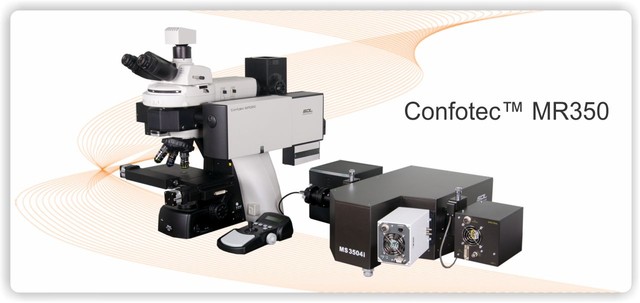

Přístroj Confotec MR350 je vysoce citlivý, plně konfokální Ramanův mikroskop s vysokým prostorovým i spektrálním rozlišením.

Popis jednotlivých částí systému Confotec MR350

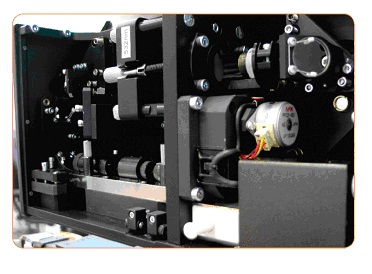

 1) Optomechanická jednotka  (OMU)

 Tato jednotka mimo jiné obsahuje tyto důležité součásti

  • motorizovaný „variable density filter“ umožňuje plynulé/precizní nastavení energie laseru v rozsahu tří řádů energii. Je tak možné optimalizovat energii laseru pro rozdílné experimenty a velikosti spotu. To je důležité zejména u experimentů, kde je nutné dobře nastavit nízké energie/intenzity laseru (nesmí dojít ke spálení vzorku, je ale nutné maximalizovat intenzitu Ramanova signálu).
  • manuální  beam expander/kolimátor. Zajišťuje perfektní fokusaci laserového paprsku na vzorek pro každou kombinaci objektiv/laser. Každý laser má jiný tvar paprsku a každý objektiv potřebuje jiný optimální průměr paprsku. Tento element zajišťuje optimální nastavení (maximální prostorové rozlišení) i při přepínání mezi různými lasery a objektivy.
  • motorizovaná precizní konfokální štěrbina – „true confocal optics“ – plynule nastavitelná šířka štěrbiny umožňuje optimalizovat nastavení přístroje podle typu experimentu
  • jednoduchá ruční výměna hranových filtrů pro každý laser - filtry jsou najustovány ve speciálním držáku, který se jen manuálně zasune do OMU, rychlá výměna bez dalšího nastavování
  • automatická kalibrace přístroje pomocí vestavěného zdroje

2. Spektrografická jednotka

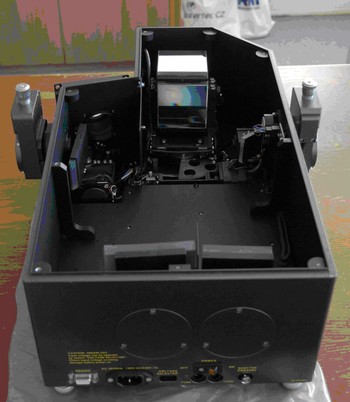

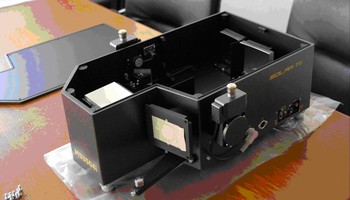

Monochromátor s fokální vzdáleností 350 mm, používá velká zrcadla (100x120 mm) a velké mřížky (100x100 mm) pro dosažení maximální energetické prostupnosti. Tělo spektrografu tvoří kovový odlitek, který zajištuje vysokou stálost a životnost optických součástek. Systém s plnou korekcí astigmatismu a motorizovaným turretem pro čtyři mřížky (150 vrypů/mm, 600 vrypů/mm, 1800 vrypů/mm, a  mřížka 2400 vr/mm). Spektrální rozlišení přístroje je 1.6 cm-1 u mřížky 1800 vr/mm a 1.2 cm-1 u mřížky 2400 vr/mm. Nezkreslené zobrazení konfokální štěrbiny, projekce 1:1. Čtyři mřížky umožňují vysokou flexibilitu systému. Mřížky s malým počtem vrypů umožňují simultánní záznam široké části spektra, mřížky s velkým počtem vrypů naopak umožňují záznam s vysokým spektrálním rozlišením. Spektrální rozsahy:

Laser 633 nm - 60 – 6700 cm-1

Laser 785 nm - 50 – 3600 cm-1

3. Detektory

Monochromátor může být osazen dvěma detektory. Standardně se dodávají citlivé CCD kamery Proscan nebo CCD kamery Andor v několika variantách dle finančních možností zákazníka, v nabídce máte dvě varianty kamery. Kamera HS 101H umožňuje měření buď ve režimu vysokého rozlišení (využití všech 2048 pixelů) nebo v režim vysoké citlivosti, kdy se využije sdružování pixelů (pixel binning) pro maximalizaci signálu. Druhá pozice na spektrografu může být osazena fotonásobičem nebo lavinovou diodou pro jednofotonová luminiscenční měření, případně NIR detektorem. Standardně je monochromátor spojen s optickým mikroskopem optickým vláknem s vysokou propustností, díky tomu je systém kompaktnější a vláknový vstup lze použít i pro připojení k dalším aparaturám v budoucnosti. Za stejnou cenu lze zvolit i řešení s pevným spojením optického mikroskopu s monochromátorem, v tomto případě ale doporučujeme umístění systému na optický stůl, systém také zabírá větší prostor.

4. Optický mikroskop

Sestava využívá upright velmi kvalitní optický mikroskop Nikon Ni-U. Tento mikroskop umožňuje dosažení nejlepších dostupných výsledků. Mikroskop je osazen kvalitní videokamerou.

5. Motorizovaný stůl

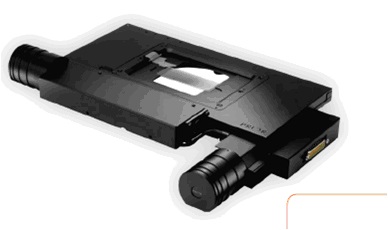

Skenování X.Y – kvalitní motorizovaný stůl od firmy PRIOR.

6. Lasery

Systém je nabízen s těmito lasery:

785 nm (DPSS, 100 mW) nebo 633 nm (DPSS, 50 mW) zabudované v OMU jednotce. K dispozici jsou i další excitační lasery. Systém může být rozšiřován o další lasery.

Důležité vlastnosti systému

  • je kladen maximální důraz na vysokou kvalitu všech použitých komponent. Optika firmy SOL Instruments je ve světě známá špičkovou kvalitou, firma SOL Instruments (v Japonsku prodávána pod značkou Tokyo Instruments) je největším dodavatelem zákaznických vědeckých spektrálních systémů na japonském trhu. Ostatní použité komponenty patří vždy k tomu nejlepšímu, co se v dané kategorii nabízí (mikroskopy Nikon, galvanostatické jednotky Cambridge Instruments, filtry Semrock, motorizované stoly Prior atd.)
  • motorizovaný „variable density filter“ umožňuje plynulé/precizní nastavení energie laseru v rozsahu tří řádů energii. Je tak možné optimalizovat energii laseru pro rozdílné experimenty a velikosti spotu (není k dispozici například jen 10 úrovní nastavení), to je důležité zejména u experimentů, kde je nutné dobře nastavit nízké energie laseru (nesmí dojít ke spálení vzorku, je ale nutné maximalizovat intenzitu Ramanova signálu).
  • beam expander/kolimátor. Zajišťuje perfektní fokusaci laserového paprsku na vzorek pro každou kombinaci objektiv/laser. Každý laser má jiný tvar paprsku a každý objektiv potřebuje jiný optimální průměr paprsku. Tento element zajišťuje optimální nastavení (maximální prostorové rozlišení) i při přepínání mezi různými lasery a objektivy.
  • Velmi kvalitní a stabilní provedení optických elementů – spektrograf je umístěn v kovovém odlitku, uvnitř jsou veliká zrcadla a mřížky. Zrcadla jsou pokovena stříbrem. To vše dohromady tvoří stabilní celek s vysokou citlivostí a životností.
  • Motorizovaný turret se 4 mřížkami pro pokrytí široké spektrální oblasti a optimální nastavení experimentů i v případě použití 2 excitačních laserů.
  • Motorizovaná precizní konfokální štěrbina – „true confocal optics“. U konfokální štěrbiny lze měnit plynule velikost přesně podle požadavků experimentu. Toto řešení se používá většinou jen u nejvyšších (dražších) řad spektrometrů, v této cenové kategorii výjimečná vlastnost.
  • Kvalitní motorizovaný X,Y stůl od firmy PRIOR -  nejvyšší model …..

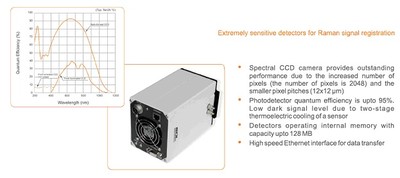

  • Součástí nabídky citlivá detekční back thinned CCD kamera s čipem Hamamatsu 2048x122 chlazená na - 40°C s kvantovou účinností až 95 %.
  • Vysoké prostorové rozlišení systému – 450 nm v ose XY a 650 nm v ose Z (laser 532 nm, objektiv 100x, NA = 0.95)
  • Sestava využívá velmi kvalitní upright optický mikroskop Nikon Ni-U.
  • Vysoká flexibilita sestavy pro další rozšíření – druhý detektor, více laserů, rozšíření o z skenování pomocí piezoskeneru (minimální krok skenování je 50 nm, rozsah skenování je 80 µm), rozšíření o rychlé galvanostatické skenování atd.
  • Vysoká citlivost přístroje demonstrovaná například detekcí pásu křemíku 3 řádu.
