Tepelná difuzivita / tepelná vodivost

Pro stanovení tepelné vodivosti, tepelné difuzivity a měrné tepelné kapacity se nabízí několik možností, v závislosti na rozsahu teplot, materiálu a přesnosti analýzy.

Laser/Light Flash Analysis (LFA) - Nejznámější metoda využívá pulsní laser a IR detektor na opačných straných vzorku. Měřením nárůstu teploty vzorku se stanová teplotní difuzivita. Pokud je hustota a měrná tepelná kapacita vzorku je možné stanovit také jeho teplotní vodivost. U některých ekonomických modelů je možné místo laseru jako použít xenonovou lampu.

Transient Hot Bridge (THB) - Je metoda pro přímé, rychlé a přesné měření tepelné vodivosti pevných látek, kapalin a past. Je vhodná pro izolanty i pro vodivé materiály, jako jsou kovy.

Heat Flow Meter (HFM) - Je specializovaný přístroj pro kontrolu kvality, pro který je potřeba větší velikost vzorku, ale umožňuje měření teplotní vodivosti s velmi vysokou přenosti pomocí přesně kontrolovaného teplotního gradientu.

Thin Film Analyzer (TFA)Thin Film Laser Flash (TF-LFA) - Pro měření tepelné vodivosti a difuzivity tenkých filmů a mikroskopických vzorků

Další informace, včetně přehledné tabulky shrnující typy měření a vhodné vzorky pro různé modely, najdete na stránkách výrobce a v informačním prospektu.

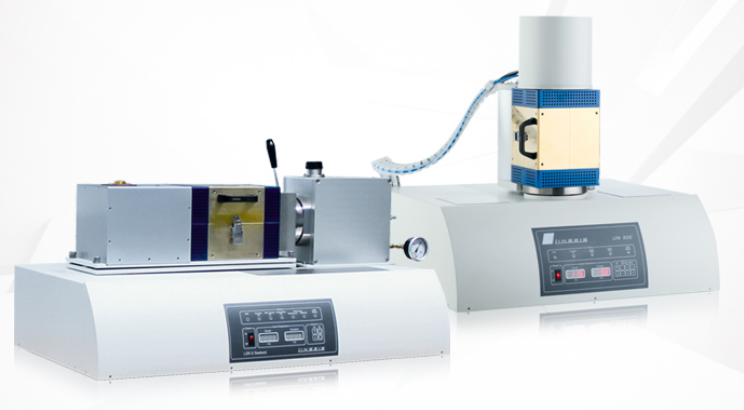

LFA 500

LFA 500

Robustní Light Flash Analyzátor. Rozsah teplot od -50 do 500 °C a od laboratorní teploty do 500/1000/1250 °C (1450 °C s posílením).

LFA 1000

LFA 1000

Vynikající Laser Flash Analyzátor využívající Ng:YAG laser. Teplotní rozsah -125/-100 až 500 °C a laboratorní teplota až 1250/1600/2000/2800 °C.

TF-LFA

TF-LFA

Time Domain - Thermoreflectance (TDTR)  - přístroj pro měření tepelné difuzivity tenkých filmů. Teplotní rozsah -100 až 500 °C.

THB

THB

Metoda THB (Transient Hot Bridge)  - tepelný most - měření sendvičovým senzorem pro měření tepelné vodivosti a difuzivity. Teplotní rozsahy -150 až 200 °C nebo -150 až 700 °C.


Metoda THB (Transient Hot Bridge) - tepelný most

.

Rozsah teplot:



.

Od -100 °C do +600 °C

Typ detektoru:



Kapton - izolovaný senzor

Nejmenší vzorek:



průměr 3 mm x 3mm výška nebo
čtvercový 3x3x3 mm

Max. velikost vzorku:



Bez omezení

Další informace pod THB Transient Hot Bridge...

TFA

TFA

HFM

HFM

Zařízení na měření tepelného toku, tepelné vodivosti a prostupu tepla

Heat flow meter HFM 300/600

Rozsah teplot:



Od -30 °C do +100 °C

Tepelný odpor
Rozsah hodnot:



Od 0.1 m2K/W do 8.0 m2K/W

Tepelná vodivost
Rozsah měření:



Od 0.005 W/mK do 0.5 W/mK

Velikost vzorku:



300x300x100 mm3
600x600x200 mm3

Další informace pod HFM Heat Flow Meter...

TIM-Tester

TIM-Tester

 Thermal Interface Material Tester (TIM-Tester)
