Modulární AFM mikroskop

Modulární AFM mikroskop

AFM mikroskop Ntegra nabízí vynikající technické parametry v kombinaci s plnou modularitou, která umožňuje použití velkého množství technik z oblasti mikroskopie skenující sondou. Systém byl od počátku vyjíjen jako plně modulární stavebnice, která umožňuje nejen snadnou změnu měřících režimů, ale také přestavbu na další techniky (měření na inverzním mikroskopu, techniky SNOM, Raman, Tomo) - u jiných AFM mikroskopů v modulární verzi nedostupné. Modularity není dosaženo na úkor parametrů systému díky kvalitě použitých materiálů (především titan a safír). Je tedy možné koupit si základní model AFM mikroskopu a ten podle Vašich potřeb dále rozšiřovat.

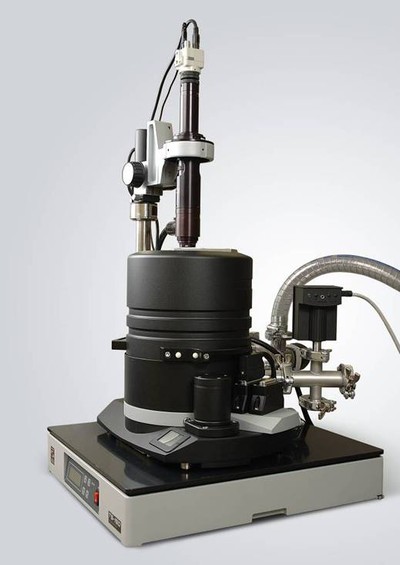

Představení mikroskopu Ntegra Aura (model pro měření ve vakuu):

Jedinečné výhody systému Ntegra:

  1. Flexibilita režimu skenování - AFM mikroskop umožňuje měřit v následujících konfiguracích:
    Skenování hrotem - flexibilita ve velikosti a váze vzorků, možnost použití širšího spektra příslušenství

    Hlava pro skenování hrotem
    Skenování vzorkem - menší počet pohyblivých prvků, lepší také pro spektroskopická měření

    Spodní skener pro skenování hrotem
    DualScan - kombinace obou skenerů, nabízí rozsah až 200x200um v rovině XY a až 16 um v ose Z
    Jedná se o unikátní vlastnost - obě metody skenování jsou dostupné v jednom mikroskopu a je možné si vybrat ten nejvhodnější pro Vaše experimenty. Výměna obou skenerů je velice jednoduchá může ji provést sám uživatel během několika minut.
  2. Modularita - AFM mikroskop byl od začátku projektován jako modulární stavebnice, není problém ho rozšiřovat o široké spektrum příslušenství a dalších dílů. Všechna jsou nainstalována na jednom základním přístroji (základna, kontrolér, optika a software). Přestavba je jednoduchá a časově nenáročná - zabere kolem 5 minut.
    Modularita není vykoupena parametry systému díky použitým materiálům - zejména safír a titan.

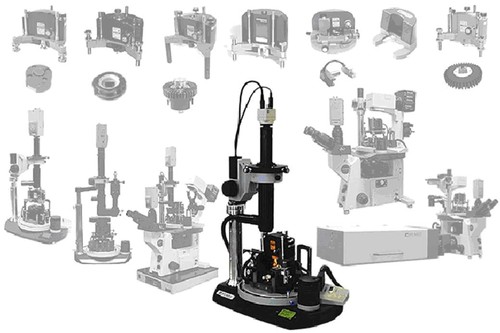

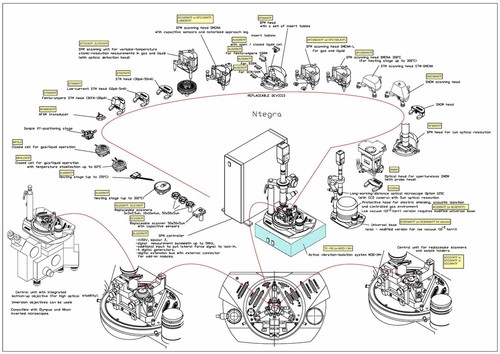

    Ukázka množství možných rozšíření systému Ntegra
  3. Stabilita systému - Vysoká teplotní stabilita systému je způsobena jednak použitými konstrukčními materiály (safír a titan), dále symetrickou konstrukcí základny, díky které nemá žádný preferovaný směr teplotního driftu.

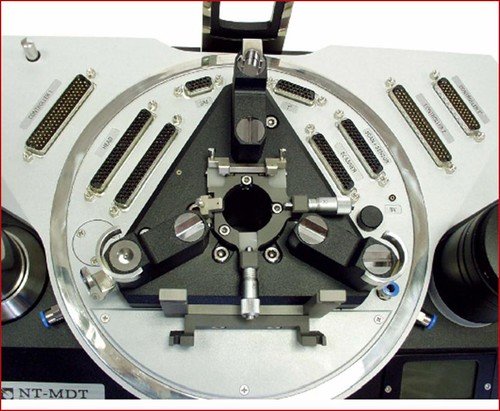

    Základna systému Ntegra

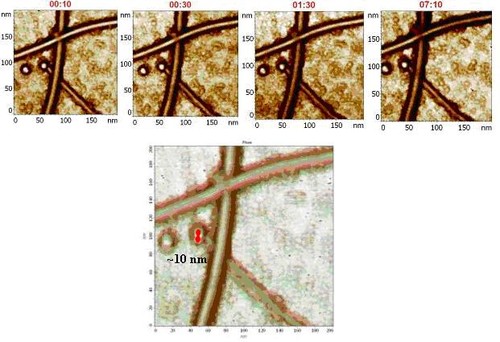

    Ukázka skenu stejného místa v rozmezí 7 hodin za laboratorní teploty. Drift za tuto dobu činí cca 10 nm (1,5 nm za hodinu)
  4. Linearizovaný skener - Skener mikroskopu je linearizován pomocích kapacitních senzorů, které zajišťují přesné a reprodukovatelné umístění skeneru. Senzory 10x zlepšují linearitu, odstraňují creep a umožňují zoom v jediném kroku. Tyto senzory fungují se všemi měřícími módy. Unikátní systém Close-loop Scanner feedback umožňuje provádět velice malé skeny - 50 - 100 nm.

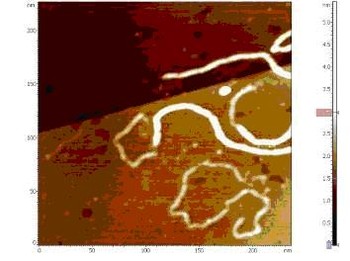

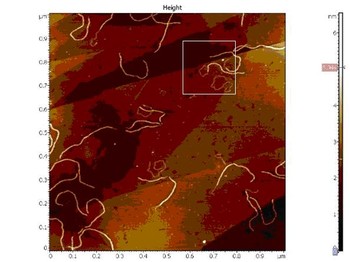

    Ukázka zoomu v jednom kroku.

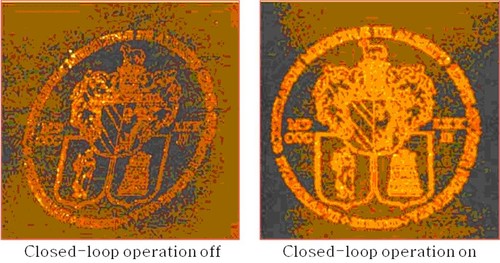

    Ukázka použití kapacitních senzorů při nanolitografii, velikost skenu 1,9x1,9 um.
  5. Vakuum/kontrolovaná atmosféra - Při použití ochranného zvonu je možné vyčerpat měřící prostor (až na 5x10-3 Torru) nebo měření v kontrolované atmosféře.

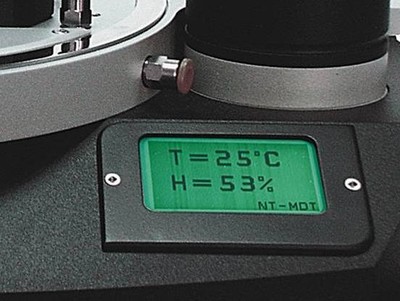

    LCD monitor na přední straně ukazuje vlhkost a teplotu v měřícím prostoru.
  6. Široký výběr měřících módů v základní nabídce - mikroskop Ntegra nabízí už v základní nabídce všechny běžné SPM módy - není nutný upgrade elektroniky. Seznam všech dostupných módů naleznete na adrese: http://www.ntmdt.com/SPM-Techniques/Principles/
    Součástí softwaru je obrazová analýza pro základní i pokročilé zpracování naměřených dat, možnost výpočtů, modifikace a prezentace dat a export souborů.
    Software je upgradován zdarma po celou dobu životnosti přístroje. Software je možné nainstalovat na všechny počítače pracoviště vybavené mikroskopem NT-MDT.

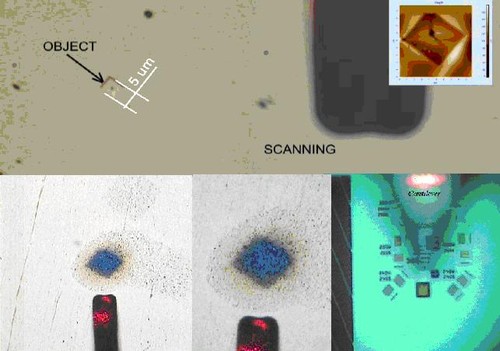

  7. Optika - Systém je dodáván s videomikroskopem, který umožňuje rychlou orientaci na vzorku a výběr vhodného místa k měření. Rozlišení mikroskopu je v základu 3um, je možné ho zlepšit až na 1um.

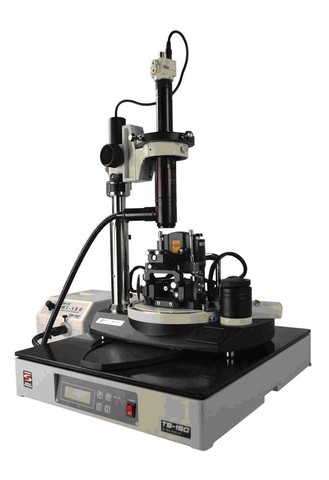

  8. Hlava pro samostatné měření (s motorizovanou nohou) - Tato hlava využívá skenování hrotem a je možné ji využít pro měření neomezeně velkých vzorků ve všech standardních módech. Šipka ukazuje motorizovanou nohu pro automatické přiblížení.

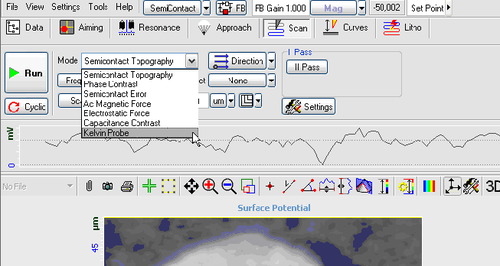

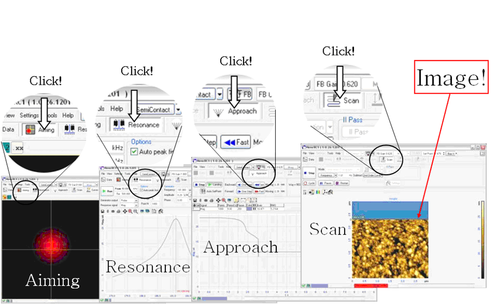

  9. Snadné použití a automatizace - Kontrolní software používá systém záložek a je snadné krok za krokem přejít od zaměření laseru až po skenování. Standardní měřící módy se pak nastavují jedník kliknutím myši. Předem definované skripty automaticky nakonfigurují systém  a můžete okamžitě měřit.

  10. Zákaznická podpora - Firma NT-MDT nabízí online podporu pro uživatele zdarma. Dále je možné využívat podporu firmy RMI, s.r.o., která má s technikou SPM bohaté zkušenosti (přes 30 instalací v ČR a na Slovensku).
  11. HybriD mód (RSI) - měřící mód je určen pro mapování mechanických vlastností vzorku. Díky upgradu elektroniky je nyní možné jej provádět rychlostí srovnatelnou se standardním skenem.

    Další informace naleznete na stránkách výrobce.
