SIGIS 2

SIGIS 2

Zařízení SIGIS 2 (výrobce firma Bruker Optik, Německo). Jedná se o novou technologii, která využívá pasivní infračervenou absorpční spektrometrii a umožňující současné prostorové skenování. Postupně se měří infračervená absorpční spektra, kde jako zdroj infračerveného světla slouží pozadí atmosféry nebo terénu (pasivní technologie). Dále je skenována určitá oblast s úzkým prostorovým úhlem. Obdržíme obraz (mapu), kde každému bodu přísluší kompletní IR spektrum získané FT IR spektrometrem s vysokým rozlišením (ukázky spekter methanolu a amoniaku jsou na Obr. 1). Je tak schopný detekovat nejen přítomnost nebezpečných látek, ale získat i informaci o jejich rozložení a šíření terénem. V případě, že danou oblast snímají dvě zařízení SIGIS současně z různých míst, můžeme získat i informaci o 3D rozložení a šíření škodlivin prostorem.

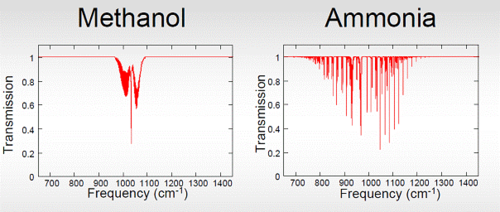

 Obr. 1: Ukázky spekter methanolu a amoniaku.

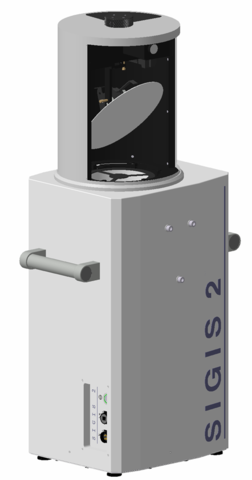

 Zařízení SIGIS 2 se skládá ze skenující jednotky s parabolickým zrcadlem a z rychlého FT IR spektrometru a může být umístěno v automobilu (Obr. 2), v helikoptéře (Obr. 3) nebo na vhodně zvoleném stacionárním místě.

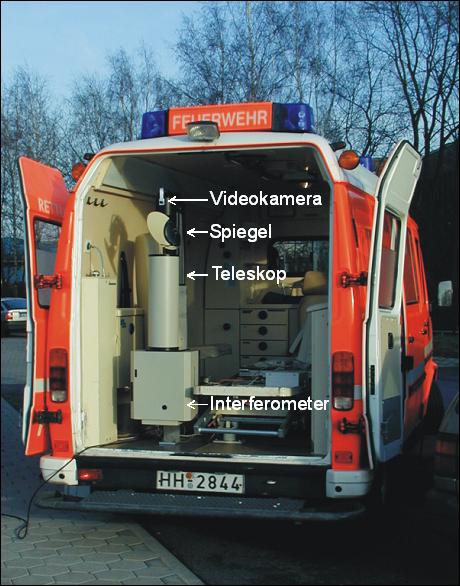

 Obr. 2: SIGIS 2 a jeho umístění v automobilu

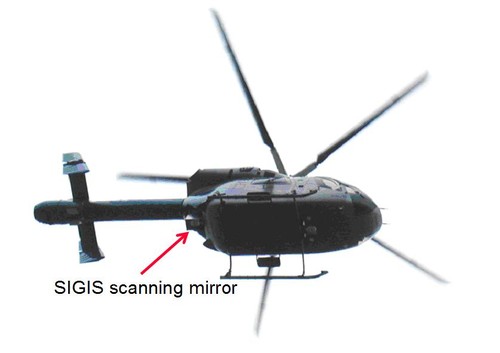

 Obr. 3: SIGIS 2 a jeho umístění v helikoptéře

 Zařízení umožňuje nejen identifikaci, ale i odhad koncentrace. Typické výstupy jsou na Obr. 4 a 5.

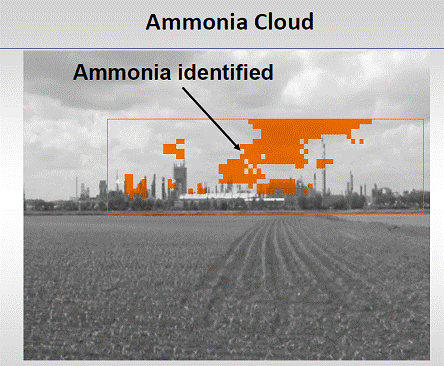

 Obr. 4: Ukázka identifikačního výstupu ze zařízení SIGIS 2.

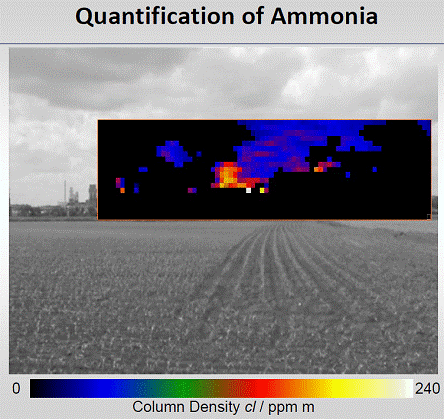

 Obr. 5: Ukázka kvantifikačního výstupu ze zařízení SIGIS 2.

Vysokou citlivost demonstruje Obr. 6, zařízení je schopno detekovat i přítomnost alkoholu ve vydechovaných parách během koncertu rokové skupiny.

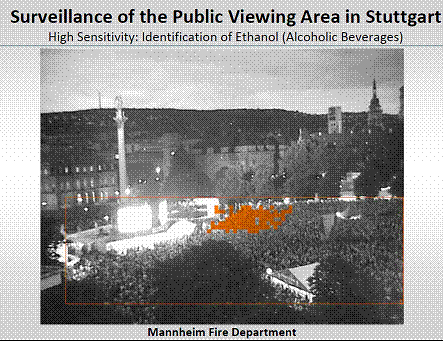

 Obr. 6: Demonstrace vysoké citlivosti zařízení SIGIS 2.

Další informace viz zde:
http://www.bruker.com/en/products/infrared-and-raman-spectroscopy/remote-sensing/sigis-2/overview.html
