ex vivo microCT (material science)

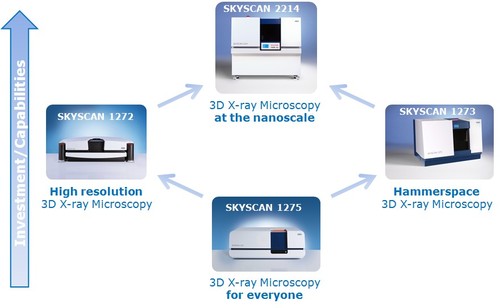

Na obrázku najdete přehled nabízených přístrojů. Podrobný popis jednotlivých položek je níže.

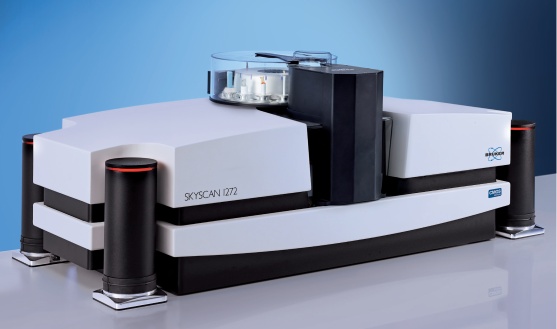

SkyScan 1272 High resolution micro-CT

Firma Bruker microCT (dříve SkyScan) uvádí na trh nové stolní mikroCT zařízení, které zásadním způsobem posouvá možnosti stolních mikroCT systémů. MikroCT skenery (zmenšená a vylepšená verze medicínského CT) umožňuje nedestruktivně měřit 3D struktury vzorků s vysokým rozlišením. Výhoda stolních systému jsou minimální nároky na zařízení laboratoře, přístroj se postaví na stůl, zapojí do elektrické sítě a je připraven k měření. Navíc tento přístroj vyniká vysokou automatizací měření, lze ho dokonce dovybavit automatickým podavačem vzorků. Díky tomu je jeho obsluha jednodusšší a rychlejší než u běžných microCT skenerů. Nominální rozlišení nového přístroje 1272 dosahuje hodnoty 350 nm díky použití vysoce citlivého detektoru s velkým počtem pixelů (až 16 Mp). Jako první mikroCT systém umožňuje simultánní zobrazení velkého objemu vzorku (14450x14450 bodů x 2660 řezů) současně s vysokým prostorovým rozlišením (350 nm). To představuje zobrazení 209 megapixelů v každém řezu. Systém lze navíc doplnit o autosampler (16 pozic) pro pokročilou automatizaci měření. Automaticky nastavitelná geometrie skenování (dle požadovaného rozlišeni a velikost vzorku) pak umožňuje výrazně zrychlit proces skenování. Více informací lze nalézt v přehledné brožuře k novém přístroji, ke stažení zde nebo také na stránkách výrobce.

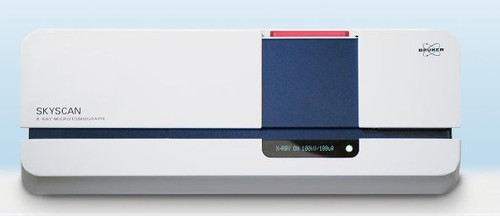

NEW SkyScan 1275 - rychlý, automatizovaný microCT přístroj pro snadné získání informací o 3D struktuře vzorků

Firma Bruker microCT koncem roku 2015 uvedla na trh nový, rychlý, plně automatizovaný microCT přístroj Skyscan 1275. Přístroj byl vyvíjen s důrazem na maximální jednoduchost obsluhy systému a krátky skenovací čas.

Pouhým stisknutím tlačítka přístroj provede analýzu velikost a tvaru vzorku, nastaví parametry měření a spustí vlastní měření. Díky rychlému a citlivému detektoru a kompaktní geometrii je vlastní měření je velmi rychlé v řádech jednotek minut. Po změření provede software automatickou rekonstrukci dat a výsledkem je 3D obraz vloženého vzorku a rekonstruovaná 3D data připravená k analýze. Přístroj navíc disponuje velkým měřícím prostorem, lze skenovat vzorku až o průměru 96 mm a výšce 120 mm. Přístroj má také pokročilé uživatelské rozhraní, kde může nastavit zkušený uživatel preferované hodnoty. Poslední výhodou tohoto přístroje je příznivá cena. Přístroj je tak vhodný i pro rutinní průmyslová měření, například při kontrole kvality výrobků, nebo do studentských laboratoří, kde se studenti teprve seznamují s metodou počítačové tomografie.

Vzhledem k vysoké rychlost skenování u přístroje Skyscan 1275 se začala v poslední době rychle rozvíjet tzv. 4D CT technika = časově rozlišené skeny 3D struktury  v průběhu dynamických dějů. Čas je zde považován za čtvrtou dimenzi. Lze tak například sledovat mechanické namáhání tkanin, polymerů nebo pohyb tekutin nebo krystalizaci pevných látek v pórech hornin (geologické aplikace). Tomuto tématu je věnováno poslední vydání akademických novinek o microCT "Bruker MicroCT Academy" ke stažení  zde.

Více informací lze nalézt v přehledné brožuře k novém přístroji, ke stažení zde nebo na stránkách výrobce.

NEW Skyscan 2214 - multiškálový nanoCT systém

Nový multiškálový rentgenový nanotomograf SkyScan 2214 pokrývá široký rozsah velikostí vzorků a prostorových rozlišení v jednom přístroji. Součástí systému je "open type" rentgenka s diamantovým okénkem a velikostí spotu <0,5 um. Dále může být vybaven jedním až čtyřmi rentgenovými detektory:
  • Flat-panel pro velké objekty
  • 11Mp chlazený CCD pro široké zorné pole
  • 11Mp chlazený CCD se středním zorným polem
  • 8Mp chlazený CCD pro nejvyšší prostorové rozlišení.

Možnost automatické změny měřící geometrie a zlepšení fázového kontrastu.

SkyScan 2214 otevírá unikátní možnosti pro 3D měření, Li baterií, palivových článků, elektroniky atd. V přístroji je možné měřit vzorky do velikosti až 300 mm a zároveň je u středních a malých vzorků možné dosáhnout submikronového rozlišení. Systém je dodáván s rychlým softwarem pro hierarchickou rekonstrukci InstaRecon®, který využívá GPU akceleraci. Přístroj skenuje buď po kruhové nebo skenovací trajektorii. Data ze spirálních kenů jsou rekonstruovány pomocí patentovaného algoritmu exact recostruction, který poskytuje vysoce přesné informace pro metrologická měření.

Více informací lze nalézt v přehledné brožuře k přístroji, ke stažení zde, nebo na stránkách výrobce.


SkyScan 1174 Compact micro-CT

Více informací zde.

SkyScan 1294 Stolní rentgenové micro-CT s fázovým kontrastem

Jedná se o celosvětově první komerčně dostupný microCT přístroj s fázovým kontrastem. Kromě klasického měření absorpce přístroj simultánně měří také lom a rozptyl rentgenových paprsků ve vzorku. Díky tomu lze detekovat vlastnosti vzorků nedostupné u klasických microCT přístrojů.

  • Současné měření absorpce, rozdílu fáze a dark field (rozptyl) signálu
  • Tří mřížkový rentgenový interferometr na energii 30 keV
  • Mikrofokusační 100W rentgenový zdroj, energetický pík 20 - 60 eV
  • Změna mezi pěti filtry pro výběr energetického okna
  • 11 megapixelový rentenový CCD detektor
  • Kompaktní a plně stíněný stolní přístroj
  • Světová jednička v  rychlosti 3D rekonstrukce InstaRecon®
  • Dotyková obrazovka pro ovládání hlavních funkcí
  • Renderování povrchu i v objemu změřených vzorků

Více informací lze nalézt v přehledné brožuře k novém přístroji, ke stažení zde nebo na stránkách výrobce.

SkyScan 2211 rentgenový nano-CT systém pro široké spektrum vzorků

Multiškálový nanotomograf SkyScan 2211 pokrývá nejširší rozsah velikostí vzorků a prostorových rozlišení v jednom přístroji. Otevírá unikátní možnosti 3D zobrazování a přesného modelování geologických materiálů, kompozitních materiálů, palivových článků, elektronických součástek atd. Přístroj umožňuje skenování a 3D nedestruktivní rekonstrukci interní mikrostruktury objektů do velikosti až 200mm v průměru stejně jako submikronové rozlišení u malých vzorků. Světová jednička v rychlém rekonstrukčním softwaru (InstaRecon®) urychluje zobrazování interní mikrostruktury 10 až 100 krát proti tradičně používaným algoritmům nebo GPU akcelerované rekonstrukci. Přístroj je stručně představen ve videu níže, více informací nalézt v přehledné brožuře k novém přístroji, ke stažení zde, nebo na stránkách výrobce.

SkyScan 1173 High energy spiral scan micro-CT

Více informací zde.
