Termoelektrická analýza - Seebeckův koeficient / elektrický odpor – LSR 3 Seebeck

Termosíla, termoelektrická síla nebo Seebeckův koeficient materiálů lze měřit jako velikost napětí vyvolaného termoelektrickou reakcí na teplotní rozdíl uvnitř materiálu. Lze stanovit tepelný výkon v jednotkách V/K.

V posledních letech je značný zájem o možnost přímé přeměny tepla na elektrickou energii. Např. odpadní teplo lze efektivně přeměnit na energii pomocí termoelektrických článků.

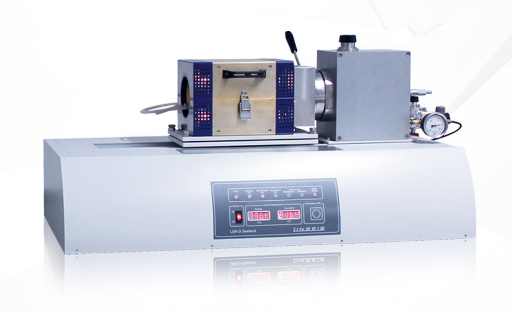

Společnost Linseis vyvinula přístroj pro charakterizaci materiálů na bázi termoelektrického jevu; LSR-3 Seebeck.

Vlastnosti:

LSR - 3 může současně měřit oba koeficienty tj. Seebeckův koeficient a electrický odpor.

  • Lze analyzovat hranolky a  válcové vzorky o délce 6 mm až 22 mm
  • Lze měřit vodiče a fólie na unikátním adaptéru
  • Tři snadno vyměnitelné pece pokrývají teplotní rozsah od -100 °C do +1500 °C
  • Provedení držáku vzorků zajišťuje vynikající reprodukovatelnost měření
  • Nejmodernější 32 bit-ový software umožňuje automatické postupy měření
  • Naměřená data lze snadno exportovat

Princip měření

Vzorek (válcového nebo hranolovitého tvaru) je umístěn vertikálně mezi dvěma elektrodami. Spodní bloková elektroda je vybavena ohřevem a celé zařízení je umístěno v peci. Pec vyhřívá celý vzorek na stanovenou teplotu. Ohřev ve spodním bloku elektrody přiložené ke vzorku vytváří v materiálu teplotní gradient. Dva připojené termočlánky tento gradient měří v bodech T1 a T2. Originální způsob připojení termočlánků zajišťuje vysokou přesnost snímání elektromotorické síly dE na jednom z konců obou termočlánků. Stejnosměrná čtyř-svorková metoda se používá ke stanovení elektrického odporu. Při aplikaci konstantního proudu (I) na oba konce vzorku se měří změna napětí dV mezi oběma páry termočlánků.

Technická specifikace:

Rozsah teplot*

Od -100 °C do +500 °C, od PT do +800/1100/1500 °C

Držák vzorku

Sendvičové uspořádání mezi dvěma elektrodami

Metoda měření

Seebeckův koeficient: statická stejnosměrná metoda
Elektrický odpor: čtyřsvorková metoda

Prostředí v měřeném prostoru

Inertní, oxidační nebo redukční atmosféra, vakuum

Velikost vzorku

Mezi 2 až 4 mm čtvercový nebo kruhový průřez x 6 až 23 mm délky (maximum)

Rozteč

4,6,8 mm

Chlazení vodou

Ano

* jsou k dispozici různé pece

Programové vybavení:

Všechny termoanalytické přístroje Linseis jsou řízeny pomocí PC. Jednotlivé programové moduly běží výhradně pod operačním systémem Microsoft ® Windows ®. Kompletní program se skládá ze 3 modulů: regulace teploty, získávání/sběr dat a vyhodnocení dat. 32-bitový software obsahuje všechny základní funkce pro přípravu, provedení a vyhodnocení dilatometrických měření. Díky odborníkům a aplikačním technikům byl Linseis schopen vyvinout komplexní, snadno pochopitelný a uživatelsky přívětivý aplikační software.

Obecné vlastnosti:

  • Editaci textu
  • Ochrana dat v případě výpadku napájení
  • Ochrana termočlánku při přerušení měření
  • Opakování měření s minimálním zadáváním parametrů
  • Vyhodnocení měření proudu
  • Srovnání až 32 křivek
  • Ukládání a export dat
  • Export a import dat v ASCII
  • Export dat do MS Excel
  • Vyhodnocování více metod (DSC, DIL, TG, DMA atd.)
  • Zoom funkce
  • 1. a 2. derivace
  • Komplexní vyhodnocení píků
  • Multibodová kalibrace pro teploty vzorku
  • Multibodová kalibrace pro změnu entalpie
  • Kalibrace Cp pro tepelný tok
  • Programovatelné ovládání toku plynu
  • Balíček statistického vyhodnocení
  • Libovolné škálování

Příslušenství:

Pro zařízení Linseis LSR 3 Seebeck jsou k dispozici následující doplňky a příslušenství:

  • Čtyři pece: -100 °C až +500 °C, PT až +800 °C, PT až +1100 °C, PT až +1500 °C
  • Lze měřit různé geometrie vzorků
  • Lze měřit cylindrický nebo obdélníkový tvar vzorku
  • S novým adaptérem lze měřit ploché disky/tenké destičky, takže je na jednom vzorku možno stanovit pomocí Linseis LSR-3 a Linseis LaserFlash LFA 1000 nebo XenonFlash XFA 300/600 veškeré termoelektrické parametry materiálu nebo součástky.

Aplikace:

Materiály:

Polovodiče, kovy a slitiny

Odvětví

Automobilový a letecký průmysl, výzkumná, vývojová a akademická pracoviště, výroba polovodičů / senzorů / termoelektrických generátorů / chladících zařízení atd.

Aplikační příklad:

Typický termoelektrický materiál na bázi teluridu byl testován v teplotním rozsahu od teploty okolí (PT) až do +200 °C. Můžete stanovit závislost elektrického odporu a Seebeckova koeficientu na teplotě.
