micro a nano CT


Firma Bruker microCT je světový leader v  stolních micro CT systémech, micro a nano CT (Computer Tomography) přístroje této firmy otevírají nové možnosti v materiálovém výzkumu a bio aplikacích (life science, preclinical research).  Informace o kompletním portfoliu přístrojů naleznete na stránkách výrobce zde.

Firma Bruker microCT vznikla spojením belgické firmy Skyscan a firmy Bruker v roce 2012. Firma Skyscan má velkou tradici v oblasti stolních microCT skenerů, byla první firmou která v roce 1997 uvedla na trh stolní microCT skener (Skyscan 1072). Od té doby patří k lídrům v oblasti mircoCT skenerů a její výrobky vynikají svými technickým parametry, kvalitou zpracování a softwarem, který je také vyvíjen firmou Skyscan, dnes Bruker microCT. V roce 2013 firma Bruker microCT uvedla na trh nový, revoluční stolní microCT systém 1272, který umožňuje simultánní zobrazení  velkého objemu vzorku (14450x14450 bodů x 2660 řezů) současně s vysokým prostorovým rozlišením (350 nm). To představuje zobrazení 209 megapixelů v každém řezu. Výhodou stolních skenerů je jednoduchost instalace a obsluhy, kompaktní velikost (model 1272 má rozměry 116 cm x 52 cm x 33 cm, váha 150 kg) a zároveň možnost dosažení submikronového rozlišení. Firma Bruker microCT vyvíjí jak vlastní mikrofokusované rentgenové zdroje tak unikátní vysoce citlivé detektory s velkým počtem pixelů (až 16 Mp).  Rozměry vzorků, které lze ve stolních microCT skenerech měřit jsou 75 mm v průměru a 70 mm na délku pro systém 1272, případně 14 cm v průměru a 20 cm na délku v případě systému 1173. Velké průmyslové systémy sice umožňují skenovat i větší vzorky, nedosahují ale potřebného rozlišeni nebo musí skenovat jen malý vřez vzorku. Je třeba si ale uvědomit, že velikost rozlišitelného detailu je poměrem velikost vzorku a počtu pixelů na detekční kameře. U nového modelu 1272 (detekční kamera 16 Mp) lze tak dosáhnout nominálního rozlišení až 350 nm při současném skenu velkého objemu vzorku. Výše zmíněné parametry se tykají zejména ex-vivo systémů (viz. níže), u in-vivo systémů jsou kromě rozlišení (v mikrometrech) důležitými parametry kontrast pro málo kontrastní vzorky (tkáně), rychlost analýzy a softwarové vybavení. I v této oblasti firma SkyScan představuje špičkové řešení, kreré v mnoha parametrech (například kvalita zobrazení) nastavuje standardy v této kategorii přístrojů.

V případě zájmu jsme připraveni změřit Vaše vzorky a na naměřených datech demonstrovat přínos stolního microCT skeneru pro Vaši aplikaci. V případě Vašeho zájmu nás prosím neváhejte kontaktovat.

Nabídka firmy Bruker microCT se dělí dvě základní řady:

ex vivo microCT (material science)

ex vivo microCT (material science)

Primárně určeny ke skenování pro studium neživých objektů, používají se ale také ke studium kostí. U těchto aplikací je kladen velký důraz na maximální rozlišení skenu, doba skenování se pohybuje v hodinách. Firma Bruker microCT nabízí unikátní kombinaci citlivého detektoru s velkým počtem pixelů - lze využít pro skeny vysokým rozlišením, případně u skenů s nižším rozlišením využít tzv. průměrování (binning, kombinace signálu z několika pixelů kamery), které přináší výrazné zkrácení doby skenu. Dále firma Bruker microCT používá technologie adaptivního skenování (modely 1272, 1172), která automaticky optimalizuje vzdálenost rentgenky, vzorku a detektoru dle zvoleného rozlišení - to opět přináší výraznou úsporu času.

in vivo microCT

in vivo microCT

Skenery pro skenování laboratorních zvířat, skener (soustava zdroj - detektor) v tomto uspořádaní rychle skenuje kolem nehybného zvířete, součástí přístroje je příslušenství pro podporu životních funkcí zvířete a kompenzaci dýchaní atd. během skenu. Důležitým parametrem těchto skenerů je rychlost skenování (délka skenu řádově v minutách) tak aby zvířata byla vystavena pokud možno co nejnižší dávce rentgenového záření. I za těchto obtížných podmínek lze u skeneru 1176 dosáhnout rozlišení 9 mikrometrů, kvalita zobrazení patří  k nejlepším v této kategorii. Druhý skener 1178 lze kombinovat s metodami SPECT. PET atd.

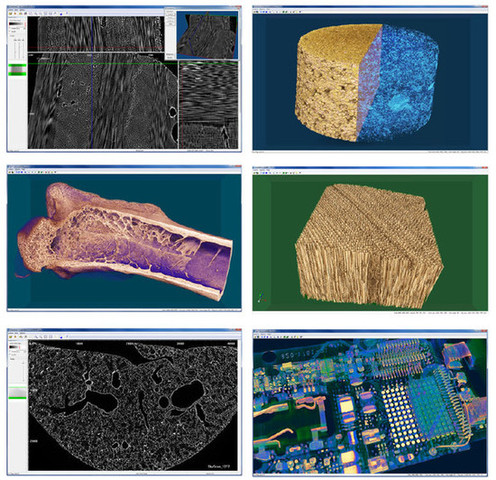

Ukázky skenů


Produkty
